Semestrální práce

Semestrální práce je zaměřena na aplikaci základních nástrojů vektorových a rastrových prostorových analýz v zadaném území, a je rozdělena do dvou částí:

Výsledky jednotlivých částí semestrální práce jsou odevzdány a prezentovány ve stanovených termínech (viz níže).

Dotazy či připomínky k semestrální práci směřujte k vyučujícím Vaší paralelky.

  • Výběr území

    1. Výběr katastrálního území dle této mapy

    2. Zadání názvu vybraného katastrálního území do sdílené tabulky nejpozději do neděle 4. října 2026, 23.59hod

  • Termíny odevzdání

    • část I: neděle 1. listopadu 2026, 23.59hod
    • část II: 15.–18. prosince 2026

ČÁST I – ZÁKLADNÍ CHARAKTERISTIKA ÚZEMÍ

Cíl

  • tvorba tematické geodatabáze pro zadané katastrální území,
  • zjištění základních charakteristik o území.

Výstupy

  • technická zpráva ve formátu PDF
  • tematická geodatabáze

Termín odevzdání: neděle 1. listopadu 2026, 23.59hod

Úloha je uznána, pokud výstupy obsahují všechny požadované náležitosti (viz níže).

Požadované náležitosti technické zprávy
  • formát odevzdání PDF, název souboru PrijmeniJmeno_NazevKU_KodKU.pdf, případně PrijmeniJmeno_NazevKU_KodKU_oprava01.pdf
  • rozpiska se jménem, názvem úlohy, individuálním číslem zadání a názvem a kódem zadaného katastrálního území
  • jsou uvedeny všechny požadované charakteristiky a odpovědi na otázky uvedené v zadání úlohy včetně stručného postupu jejich řešení (použité nástroje apod.)
  • tabulky a grafy dle zadání
  • závěr s krátkým (3 až 6 vět) objektivním hodnocením výsledků úlohy. Lze např. zhodnotit, proč jsou některé výsledky takové, jaké jsou. Nebo zmínit využití podobné úlohy ve vašem oboru.
Požadované náležitosti tematické geodatabáze
  • formát odevzdání gdb, název souboru PrijmeniJmeno_NazevKU_KodKU.gdb, případně PrijmeniJmeno_NazevKU_KodKU_oprava01.gdb
  • obsahuje dva tematické feature datasety s názvy CharakteristikaUzemi a AnalyzaUzemi
  • v datasetech jsou uloženy vhodně pojmenované datové vrstvy dle zadání úlohy

1. Správa dat

Vytvořte souborovou geodatabázi s názvem NazevKU_KodKU_PrijmeniJmeno.gdb, v rámci které budete ukládat a spravovat vektorová a rastrová data v souřadnicovém systému JTSK za zvolené katastrální území. V rámci geodatabáze vytvořte dva tematické feature datasety s názvy CharakteristikaUzemi a AnalyzaUzemi, do kterých budete ukládat vstupní data, resp. výsledky jednotlivých analýz (viz zadání jednotlivých úloh).

2. Základní charakteristika území

a. Pro zadané území vyhledejte následující datové vrstvy:

  • polygonové vymezení katastrálního území,
  • stavební objekty,
  • parcely,
  • vodní toky,
  • vodní plochy,
  • povodí,
  • silnice,
  • železnice,
  • kótované body,
  • geologické podloží.

Vybrané datové vrstvy exportujte pouze v rozsahu zadaného katastrálního území do tematického datasetu CharakteristikaUzemi. Do datasetu uložte také liniovou hranici katastrálního území. V technické zprávě vytvořte přehlednou tabulku s informacemi o datových vrstvách (název vrstvy – poskytovatel / zdroj dat – CRS – URL).

  • Podmínka: Minimálně jedna datová vrstva bude extrahována z mapové služby.

  • Doporučené datové zdroje: RÚIAN, ZABAGED, DIBAVOD, ČGS


b. Z datových vrstev zjistěte následující charakteristiky území:

  • rozloha katastrálního území v km²,
  • příslušnost k obci,
  • počet stavebních objektů,
  • příslušnost k povodí,
  • hustota vodní sítě v km/km²,
  • celková plocha rybníků v km²,
  • celková délka silnic a železnic v km,
  • průměrná výška kótovaných bodů v m n. m.,
  • převažující typ horniny (% plochy k. ú.).

V technické zprávě uveďte zjištěné chrakteristiky území a uveďte stručný postup jejich řešení (použité nástroje apod.).

Výstupy Úlohy č. 2
  • datové vrstvy v tematickém datasetu geodatabáze,
  • přehledná tabulka s informacemi o datových vrstvách (vrstva – poskytovatel / zdroj dat – CRS – URL),
  • základní charakteristiky území + stručný postup zjištění dané charakteristiky (použité nástroje, printscreen).

3. Současný stav využití krajiny

a. Vytvořte datovou vrstvu využití krajiny dle následujícího postupu:

  • Zdroj dat: RÚIAN, Parcela

  • Pro urychlení výpočtu nejprve vyberte parcely na základě atributu Nadřazené katastrální území.

  • Dle atributů v tabulce níže vypočítejte pro data nový sloupec TYP_VYUZITI, na základě kterého vrstvu následně vhodně vizualizujte. Číselníky pro přiřazení kódů: Způsob využití pozemku, Kód druhu pozemku.

  • Závěrem proveďte Dissolve dle atributu TYP_VYUZITI.
Jak na to?

Data se vhodně protřídí dle kódů níže pomocí funkce Select by attributes (využití spojky AND pro určení kódů z obou sloupců SC_D_POZEMKU a SC_ZP_VYUZITI_POZ najednou). Takto vybraným plochám se následně přiřadí nový atribut.

Například pro určení orné půdy vybereme SC_D_POZEMKU = 2. Pro určení zastavěné plochy už budeme muset využít oba sloupce s kódy pozemků, a tedy musíme vybrat SC_D_POZEMKU = 13 a SC_ZP_VYUZITI_POZ is Null

V případě určování typu využití pozemku (sloupec TYP_VYUZITI) pro atributy ostatní a komunikace musí platit výběr prvků ze sloupců Kód druhu pozemku a Způsob využití pozemku zároveň (tedy využití AND ve funkci Select by attributes).

Typ využití pozemku TYP_VYUZITI (vypočtené) Kód druhu pozemku SC_D_POZEMKU Způsob využití pozemku SC_ZP_VYUZITI_POZ
orná půda 2 -
lesní půda 10 -
trvalý travní porost 7, 8 -
zahrada 5, 6 -
vodstvo 11 -
zastavěná plocha 13 Null
nádvoří 13 Not Null
komunikace 3, 4 , 14 14, 15, 16, 17
ostatní 3, 4 , 14 vše kromě 14, 15, 16, 17

Výslednou datovou vrstvu exportujte do tematického datasetu AnalyzaUzemi.

b. Určete rozlohu (v ha) a podíl zastoupení (v %) jednotlivých typů krajiny (viz výše) na celkové rozloze katastrálního území. Následně odpovězte na tyto otázky:

  • Který typ krajinného pokryvu na území převažuje?
  • Jaký podíl území tvoří zemědělsky využívané plochy (= OP, TTP, zahrada)?
  • Jaký podíl tvoří lesní a jiné přírodě blízké plochy?
  • Jaký podíl území je zastavěný nebo jinak urbanizovaný?

Výsledky zpracujte do přehledné tabulky a grafu.

Výstupy Úlohy č. 3
  • datové vrstvy v tematickém datasetu geodatabáze,
  • přehledná tabulka a graf využití krajiny + odpovědi na otázky.


ČÁST II – ANALÝZA ÚZEMÍ

Cíl

  • použití základních geoprocessingových nástrojů,
  • tvorba webové mapové aplikace.

Výstupy

  • webová mapová aplikace

Termín odevzdání: 15.–18. prosince 2026

Úloha je uznána, pokud výstupy obsahují všechny požadované náležitosti (viz níže).

Požadované náležitosti webové mapové aplikace
  • název aplikace PrijmeniJmeno_NazevKU_KodKU_GISZ_2026,
  • webová aplikace obsahuje všechny povinné tematické sekce,
  • ve webové aplikaci jsou všechny webové mapy a zadané charakteristiky (ve formě tabulek, grafů či slovního komentáře),
  • podkladová mapa v S-JTSK – Základní topografická mapa nebo Ortofoto od Zeměměřického úřadu,
  • sdílení webových map i webové aplikace je nastaveno jako "v rámci organizace", bez správného nastavení sdílení nemá vyučující přístup k mapě.

4. Historický stav využití krajiny

a. Pro zadané katastrální území georeferencujte rastry Císařských otisků stabilního katastru (CO) z poloviny 19. století:

  • Rastry najdete na sdíleném disku S:\K155\Public\data\GISZ\SP2026_CO. Vaše zadání si překopírujte na disk svého počítače.

  • Pro georeferencování využívejte identické body (rohy budov, boží muka), polygony současných parcel či hranice katastrálních území (ta se však mohou lišit oproti stavu v 19. století).

  • Z georeferencovaných rastrů vytvořte mozaiku.

b. Na podkladu CO vektorizujte celé zadané katastrální území:

  • V případě změny v hranicích katastrálního území vektorizujte pouze prvky spadající do současného vymezení katastru (dle RÚIAN, KatastralniUzemi).

  • Rozlišujte následující typy využití ploch (stejně jako v Úloze č. 3 pro data z RÚIAN):

    • orná půda

    • lesní půda

    • trvalý travní porosty (louky, pastviny)

    • zahrada

    • vodstvo (řeky, potoky, rybníky), nevektorizujte malé vodní toky vyznačené pouze liniově

    • zastavěná plocha

    • nádvoří (okolí domů, neoznačené zahrady, veřejné prostory v intravilánu)

    • komunikace (cesty, silnice, železnice)

    • ostatní lomy, neúrodná půda apod.

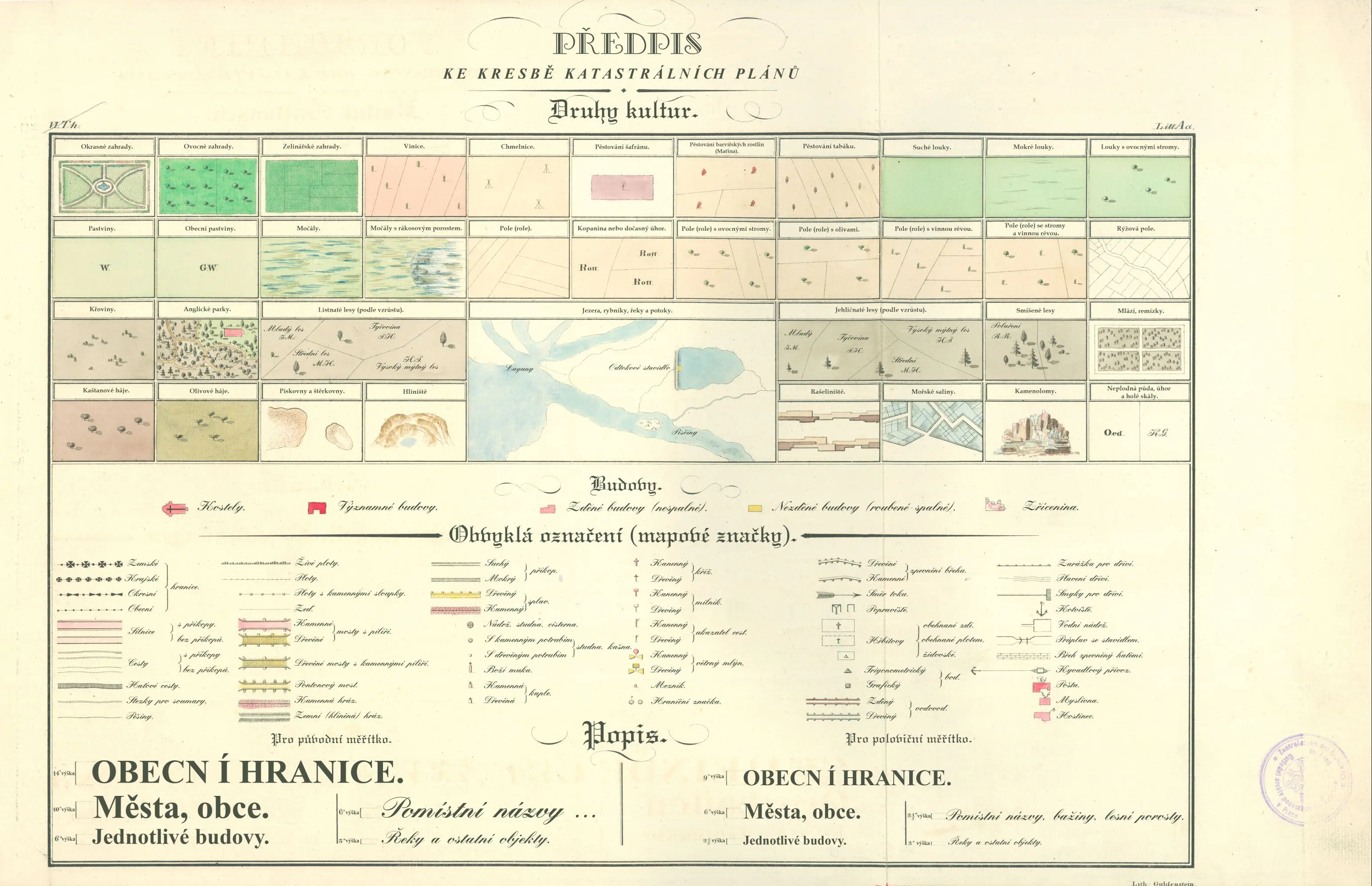

CO_legenda

Značkový klíč Císařských otisků stabilního katastru

  • Vektorizované polygony následně slučte na základě typů využití ploch (funkce Dissolve). Není tedy nutné vektorizovat každou parcelu zvlášť, ale postačí jako jeden polygon zvektorizovat více sousedících parcel stejného typu využití krajiny.

c. Proveďte topologickou kontrolu vektorizovaných dat CO podle pravidel:

  • Must Not Have Gaps (Area) – nesmí být mezery mezi plochami.

  • Must Not Overlap With (Area-Area) – plochy se nesmí překrývat.

  • Must Not Overlap (Area) – jednotlivé třídy využití se nesmí překrývat.

d. Určete rozlohu (v ha) a podíl zastoupení (v %) jednotlivých typů krajiny (viz výše) na celkové rozloze katastrálního území. Následně odpovězte na tyto otázky:

  • Který typ krajinného pokryvu na území převažuje?
  • Jaký podíl území tvoří zemědělsky využívané plochy (= OP, TTP, zahrada)?
  • Jaký podíl tvoří lesní a jiné přírodě blízké plochy?
  • Jaký podíl území je zastavěný nebo jinak urbanizovaný?

Výsledky zpracujte do přehledné tabulky a grafu.

Výstupy Úlohy č. 4
  • vektorová vrstva historického stavu využití krajiny,
  • přehledná tabulka a graf využití krajiny + odpovědi na otázky.

5. Charakteristiky reliéfu

a. Vytvořte digitální model reliéfu zadaného území a určete následující výškové charakteristiky:

  • minimální nadmořská výška,

  • maximální nadmořskou výšku,

  • průměrnou nadmořskou výšku,

  • výškový rozdíl mezi nejnižším a nejvyšším bodem území.

b. Z digitálního modelu terénu vytvořte rastr sklonitosti a orientace svahů. Na základě těchto rastrů určete následující charakteristiky:

  • průměrný sklon vybraných typů krajinného pokryvu (orná půda, les, TTP),

  • rozlohu (v ha) a podíl zastoupení (v %) 4 základních kategorií orientace svahů na celkové rozloze zadaného území.

Kategorie orientace svahů

Při analýze uvažujte tyto 4 základní kategorie orientace svahů:

  • azimut 45°–135° (SV-V-JV)
  • azimut 135°–225° (JV-J-JZ)
  • azimut 225°–315° (JZ-Z-SZ)
  • azimut 315°–360° a 0°–45° (SZ-S-SV)
Výstupy Úlohy č. 5
  • rastry DMT, sklonitosti a orientace,
  • vybrané charakteristiky reliéfu.

6. Viditelnost

a. Vytvořte rastr viditelnosti z rozhledny umístěné na nejvyšším bodě zadaného území:

  • Jako nejvyšší bod zvolte kótovaný bod s nejvyšší nadmořskou výškou
Parametry analýzy

Při analýze uvažujte následující parametry rozhledny:

  • výška stavby (35 m),
  • výška pozorovacího ochozu rozhledny (32 m),
  • průměrná výška pozorovatele (1,8 m).

b. Určete, jaké procento všech stavebních objektů na zadaném území, je viditelné alespoň z 20 %.

c. Vhodným nastavením symbologie vizualizujte SO dle procenta viditelnosti.

Výstupy Úlohy č. 6
  • rastr viditelnosti,
  • vybraný kótovaný bod,
  • slovní odpověď,
  • vektorová vrstva SO barevně odlišených dle procenta viditelnosti.

7. tvorba mapové aplikace

a. Do prostředí ArcGIS Online vypublikujte následující datové vrstvy:

b. Vytvořte webovou mapovou aplikaci, která bude obsahovat 4 tematické části:

  • Obecné informace o území

  • Vývoj využití krajiny

    • ve webové mapě 1 zobrazte historický stav využití krajiny,

    • ve webové mapě 2 zobrazte současný stav využití krajiny,

    • pro oba časové řezy vždy pod webovou mapou uveďte přehlednou tabulku a graf podílu zastoupení (v %) jednotlivých typů krajiny na celkové rozloze zadaného území a slovně okomentujte zadané otázky ,

    • ve webové mapě 3 porovnejte vývoj využití krajiny v pol. 19. století se současným stavem využití krajiny (způsob srovnání mapových vrstev zvolte dle vlastního uvážení, např. posuvník v aplikaci, nová vrstva s vypočtenými rozdíly apod.),

    • uveďte graf zachycující změnu v podílu zastoupení (v %) jednotlivých typů krajiny mezi oběma časovými řezy.

  • Charakteristiky reliéfu

    • ve webové mapě 4 zobrazte rastry DMT, sklonitosti a orientace,

    • vhodnou formou uveďte vybrané charakteristiky reliéfu (tabulky, grafy, slovní popis).

  • Analýza viditelnosti

    • ve webové mapě 5 zobrazte rastr viditelnosti, vybraný kótovaný bod a SO rozlišené dle procenta viditelnosti,

    • uveďte, jaké procento všech stavebních objektů na zadaném území, je viditelné alespoň z 20 %.

  • Zdroje dat

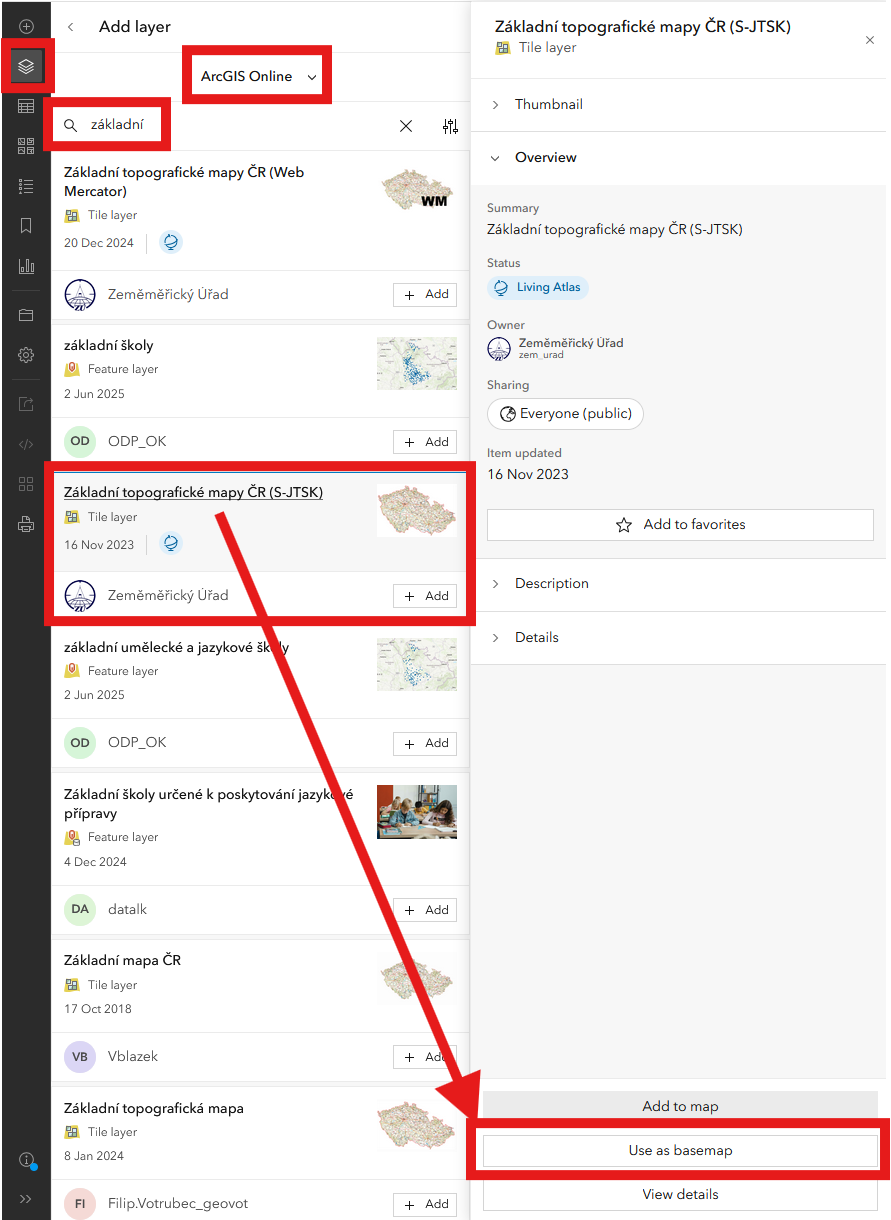

Pro všechny mapy ve webové aplikaci použijte podkladovou mapu s názvem Základní topografické mapy ČR (S-JTSK), která je k dispozici na ArcGIS Online od uživatele Zeměměřický úřad. Nastavením podkladové mapy v systému S-JTSK se eliminuje posun některých připojených vrstev (např. Stavebních objektů). Podkladové mapě lze nastavit průhlednost pro lepší čitelnost ostatních mapových vrstev.

AGOL_basemap

Změna podkladové mapy v ArcGIS Online

  • Mapová aplikace včetně využitých vrstev musí mít nastavené sdílení v ArcGIS Online "v rámci organizace". Název mapové aplikace musí být ve formátu PrijmeniJmeno_NazevKU_KodKU_GISZ_2026

  • Součástí webové aplikace musí být seznam použitých datových zdrojů.
