Kartografická generalizace

Kartografická generalizace je klíčový proces při tvorbě map, který umožňuje přizpůsobit geografická data měřítku a účelu mapy.

Definice generalizace

[map design]: Abstrakce, redukce a zjednodušení prvků při změně měřítka nebo rozlišení.
[data editing – vektorová data]: Proces redukce počtu bodů linie při zachování jejího základního tvaru.
[data editing – rastrová data]: Proces zvětšování a převzorkování buněk rastru.

How-to: Simplify Line / Polygon (ArcGIS Pro)

Umístění:
Geoprocessing Tools > Cartography toolbox > Generalization toolset

Popis:
Nástroj zjednodušuje linie nebo polygony odstraněním nadbytečných vertexů při zachování základního tvaru prvku.

Parametry:

algorithm – použitý algoritmus generalizace
tolerance – míra zjednodušení (čím vyšší, tím větší redukce)
minimum area – minimální plocha (pro polygony)

Algoritmy zjednodušení linií

Douglas–Peucker

Jeden z nejznámějších algoritmů pro zjednodušení linií.

Princip:

Spojí první a poslední bod linie přímkou
Najde bod s největší vzdáleností od této přímky
Pokud je vzdálenost větší než tolerance → bod se zachová
Proces se rekurzivně opakuje

Vlastnosti:

rychlý
může vytvářet „ostřejší“ (hranatější) tvary
vhodný pro technické/umělé objekty

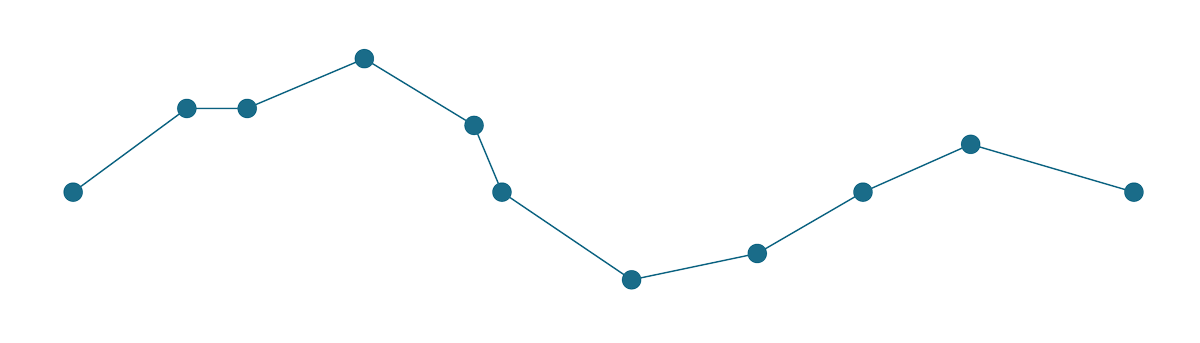

Visvalingam–Whyatt

Alternativní algoritmus založený na ploše.

Princip:

Pro každou trojici sousedních bodů vytvoří trojúhelník
Identifikuje trojúhelník s nejmenší plochou
Pokud je plocha menší než tolerance → bod se odstraní
Proces se opakuje

Vlastnosti:

produkuje „hladší“ a přirozenější geometrie
vhodný pro přírodní objekty (řeky, pobřeží)
pomalejší než Douglas–Peucker

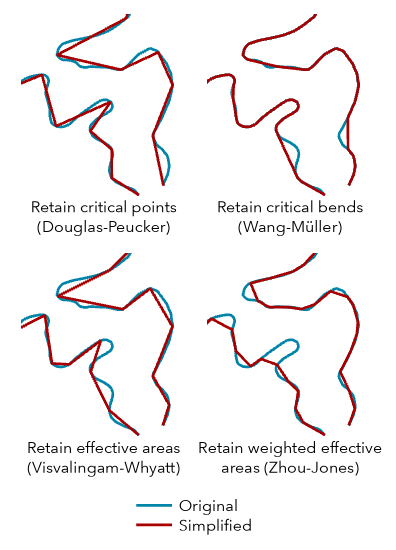

Srovnání algoritmů

Vlastnost	Douglas–Peucker	Visvalingam–Whyatt
Kritérium	vzdálenost	plocha
Rychlost	vyšší	nižší
Výsledek	ostřejší	hladší
Vhodnost	technické prvky	přírodní prvky

Klíčové pojmy

Tolerance (ε)
Určuje míru zjednodušení – čím vyšší hodnota, tím více bodů je odstraněno
Zachování tvaru
Cílem je minimalizovat ztrátu charakteristických rysů linie
Topologie
Některé algoritmy mohou narušit topologické vztahy (např. vznik překryvů) :contentReference[oaicite:4]{index=4}

Interaktivní ukázka

Vyzkoušejte si, jak funguje zjednodušení linií v praxi:

Shrnutí

Generalizace je nezbytná pro práci s různými měřítky map
Zjednodušení linií je jednou z nejčastějších operací
Volba algoritmu ovlivňuje výsledný vzhled mapy
Neexistuje univerzálně nejlepší metoda – záleží na typu dat a účelu mapy

Základní principy tvorby mapového layoutu

Při sestavování mapy do layoutu je potřeba zohlednit mnoho aspektů. Níže jsou tři klíčové principy, které byste měli mít na paměti:

1. Vyvážená kompozice

Mapa i všechny ostatní prvky mají svou „vizuální váhu“. Kvalitní layout tyto prvky vyvažuje.

2. Strukturovaný a redukovaný text

Práce s textem vyžaduje disciplínu: zkracovat, zpřesňovat nebo úplně vypouštět to, co by jinak tvořilo dlouhé titulky a odstavce. Dobrý layout více ukazuje než vysvětluje.

3. Zjednodušené doplňkové prvky

Někdy je potřeba přistupovat k návrhu „střízlivě“ – zjednodušit nebo úplně odstranit nadbytečné nemapové prvky.

Každopádně mějme na paměti, že neexistuje jediný správný způsob, jak vytvořit mapu. Pokud ale hledáte vodítko, následující doporučení vám mohou pomoci při tomto často náročném procesu.

Vyvážení kompozice

Upřednostněte velikost mapy
Oblast zájmu by měla určovat orientaci layoutu
Dopřejte oblasti zájmu dostatek prostoru
Používejte doplňkové prvky jako prostředek vyvážení
Využívejte vodicí linky

Organizace a redukce textu

Titulek tvořte pouze z klíčových slov
Kontext doplňte pomocí podtitulu
Text zkracujte, zpřesňujte nebo přesouvejte jinam
Integrujte popisky do mapy (např. selektivním zvýrazněním klíčových informací)
Uvádějte důvěryhodné zdroje dat a autorství

Zjednodušení doplňkových prvků

Odstraňte zbytečné rámečky, pozadí a ohraničení mapy
Zjednodušte legendu (nebo ji integrujte do text či grafu)
Zjednodušte přehledovou mapu (např. pouze polygon bez podkladové mapy)
Zjednodušte nebo odstraňte severku (ideálně menší než váš palec)
Zjednodušte měřítko (používejte celá čísla a logické intervaly)
Odstraňte fotografie (případně alespoň jejich pozadí)
