Export 3D dat do CAD
Náplň cvičení
GIS je mocným nástrojem pro analýzy a správu geoprostorových dat. Není ale náhradou CAD systémů, a proto je někdy nutné data přenést z GIS do CAD.
Exportovat budeme:
vektorový model terénu (trojúhelníková síť)
vrstevnice (vyhlazené)
3D modely budov a vegetace
zpracování lidarových dat (mračen bodů laserového skenování)
Pracovní postup
Konverze digitálního modelu terénu z ratru do CAD (TIN)

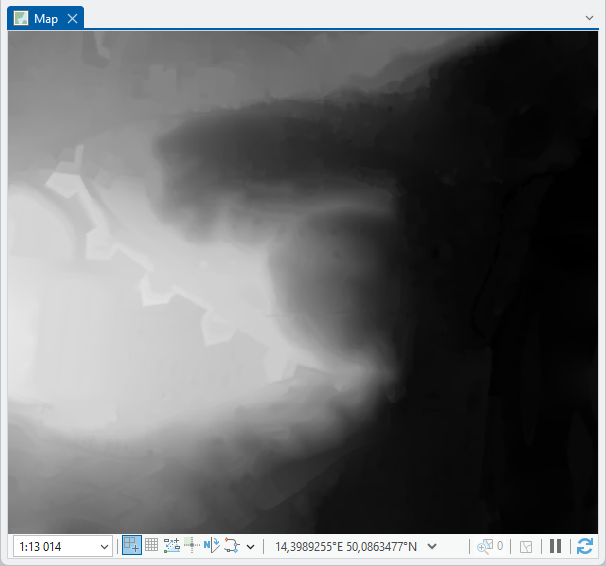

Rastrová výšková data jsou běžným formátem v GIS. Ve světě CAD se ale pracuje výhradně ve vektoru. Před exportem je proto nutné provést konverzi z rastru do vektoru.
Konverzi je nutné provést přes tzv. TIN (triangulated irregular network = nepravidelná trojúhelnková síť). Jedná se o speciální datový formát, nejde uložit do geodatabáze a v tomto postupu se jedná pouze o meziprodukt.

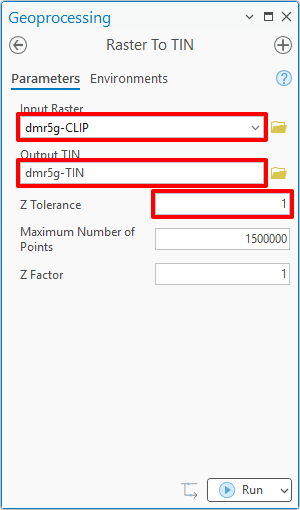

Nástroj pro převod se jmenuje Raster to TIN. Parametr Z Tolerance je nutné vyzkoušet tak, aby výsledek svou podrobností odpovídal svému finálnímu účelu (větší podrobnost není vždy lepší, narůstá pak počet polygonů a tedy i objem dat).

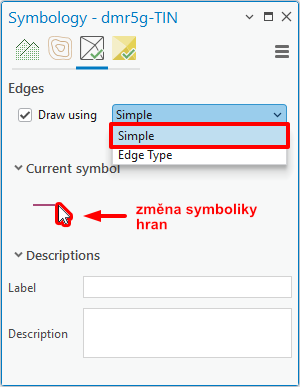

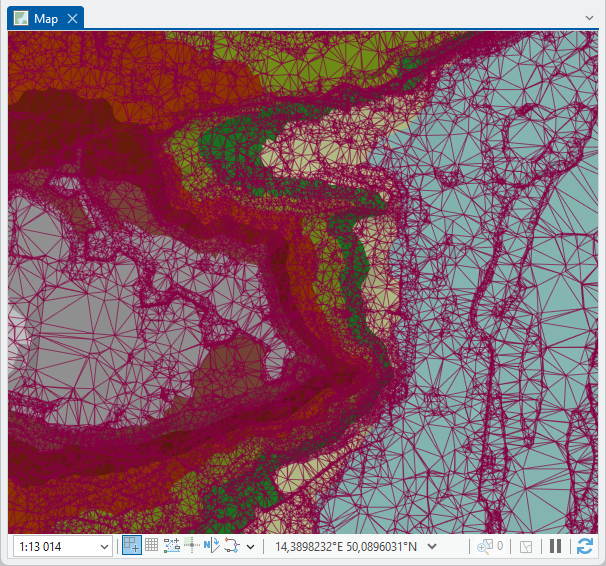

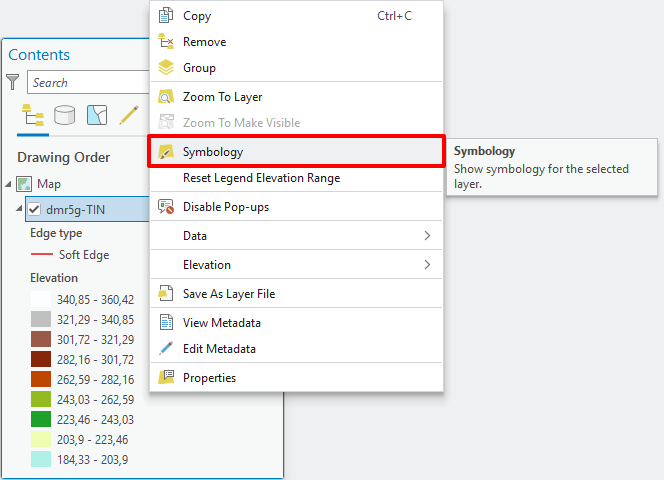

TIN se automaticky zobrazí s výchozí symbolikou, pro zobrazení jednotlivých trojúhelníků je nutné v panelu symboliky přepnout zobrazení hran (viz obrázek).
Převod do Polygonové třídy prvků

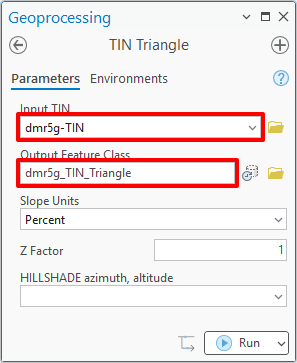

Protože neexistuje nástroj pro přímou konverzi z formátu TIN do CAD, je nutné TIN převést na běžnou polygonovou třídu prvků (Feature Class). Nástroj se jmenuje TIN Triangle.
Převod do Multipatch třídy prvků (kvůli plochování)

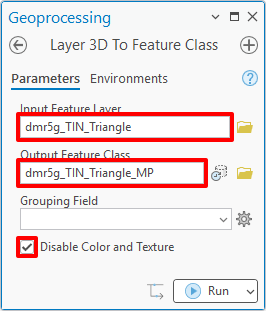

V této fázi jsou trojúhelníky v podobě polygonů – ty se ale v CADu zobrazí jako uzavřené linie – ne jako plochy. Proto je ještě nutné provést konverzi do Multipatch geometrie – nástrojem Layer 3D To Feature Class. Nástroj vyžaduje jako vstup vrstvu přidanou v mapě.
Sloučení objektů (volitelné)

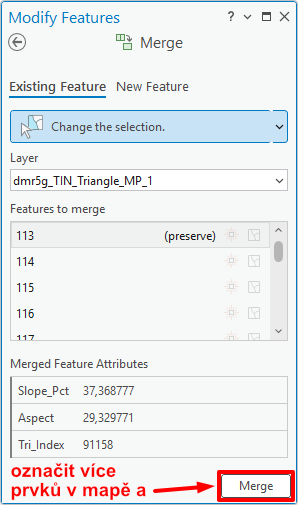

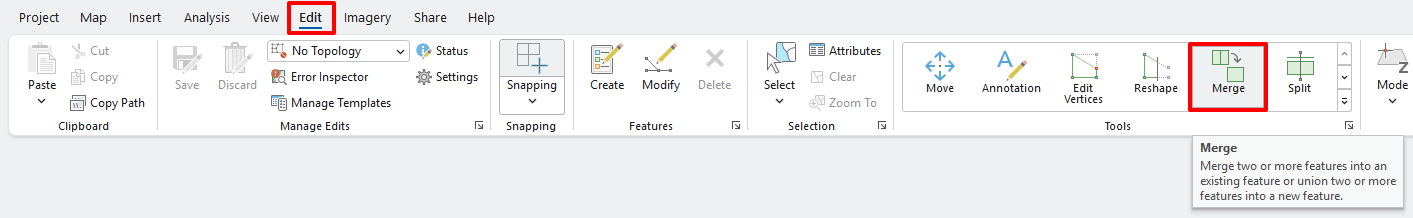

Při exportu do CADu v této podobě by bylo vše v pořádku, ale každý trojúhelník by byl samostatným objektem, což nemusí každému vyhovovat (velké množství objektů by také mohlo způsobit problémy s výkonem – pomalé prohlížení, zasekávání apod.). Lze to řešit spojením trojúhelníků to jednoho objektu (lze pouze u Multipatch geometrie) editačním nástrojem Merge – nejedná se o geoprocessingový nástroj Merge, ale o nástroj editační (viz obrázek).
pozor – při větším počtu spojovaných prvků je nástroj velmi pomalý, pro 10 000 prvků proces trvá přibližně minutu, pro větší počty pak více (s nejasnou úměrností). Během cvičení je doporučeno tento krok vynechat nebo použít pro malé území. V praxi pak lze pracovat např. tak, že se nástroj pustí přes noc.
Export do DWG/DXF
ArcGIS Pro obsahuje nástroj Export to CAD, který umožňuje konverzi jakéhokoliv typu vektorové geometrie do formátů DWG a DXF. Opět pozor na velikost a počet objektů, které to funkce vstupují. Nástroj by mohl běžet velmi dlouho nebo vytvořit tak velký soubor, že by v CAD nešel otevřít.
Konverze digitálního modelu terénu z ratru do CAD (vrstevnice)

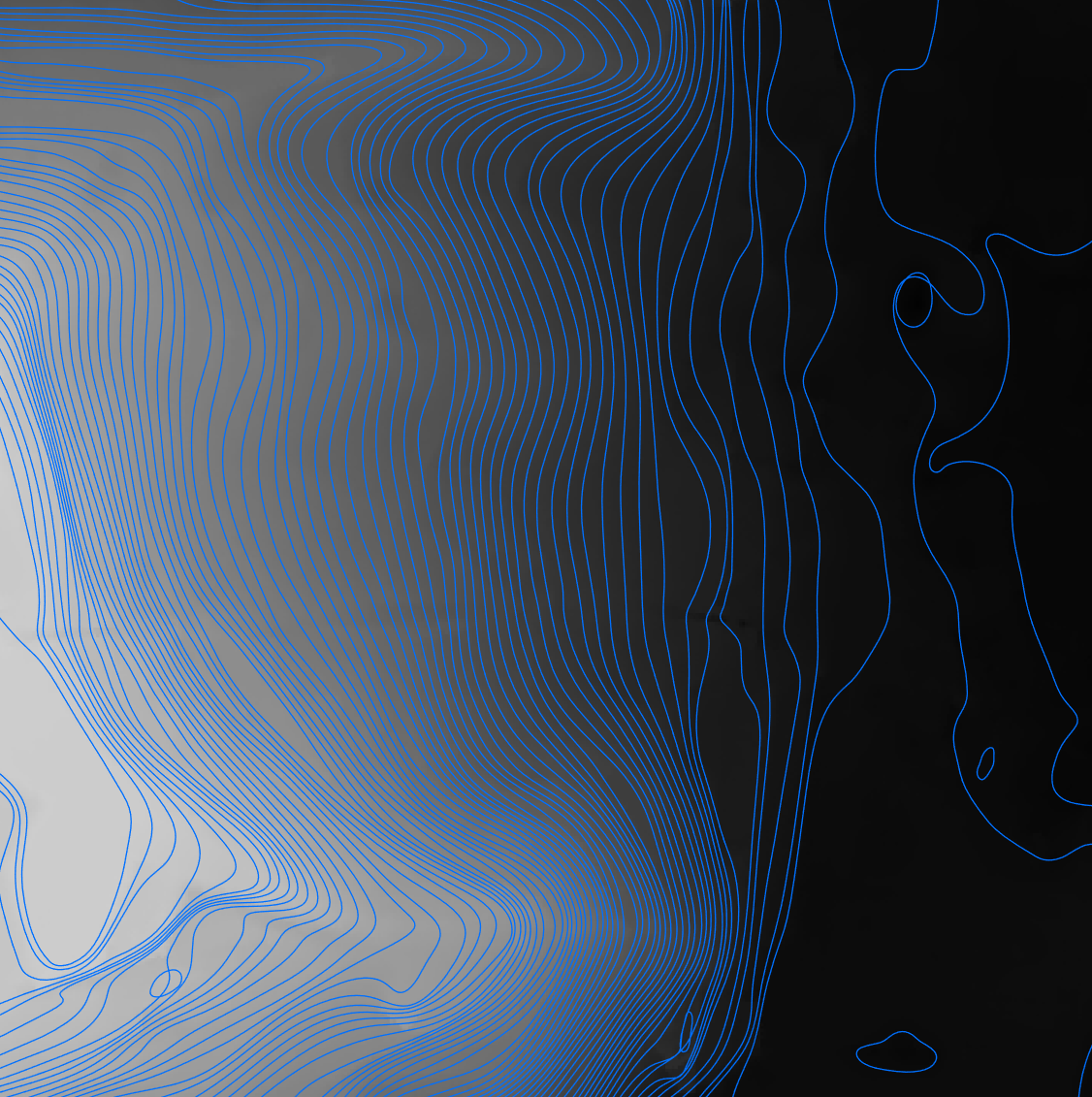

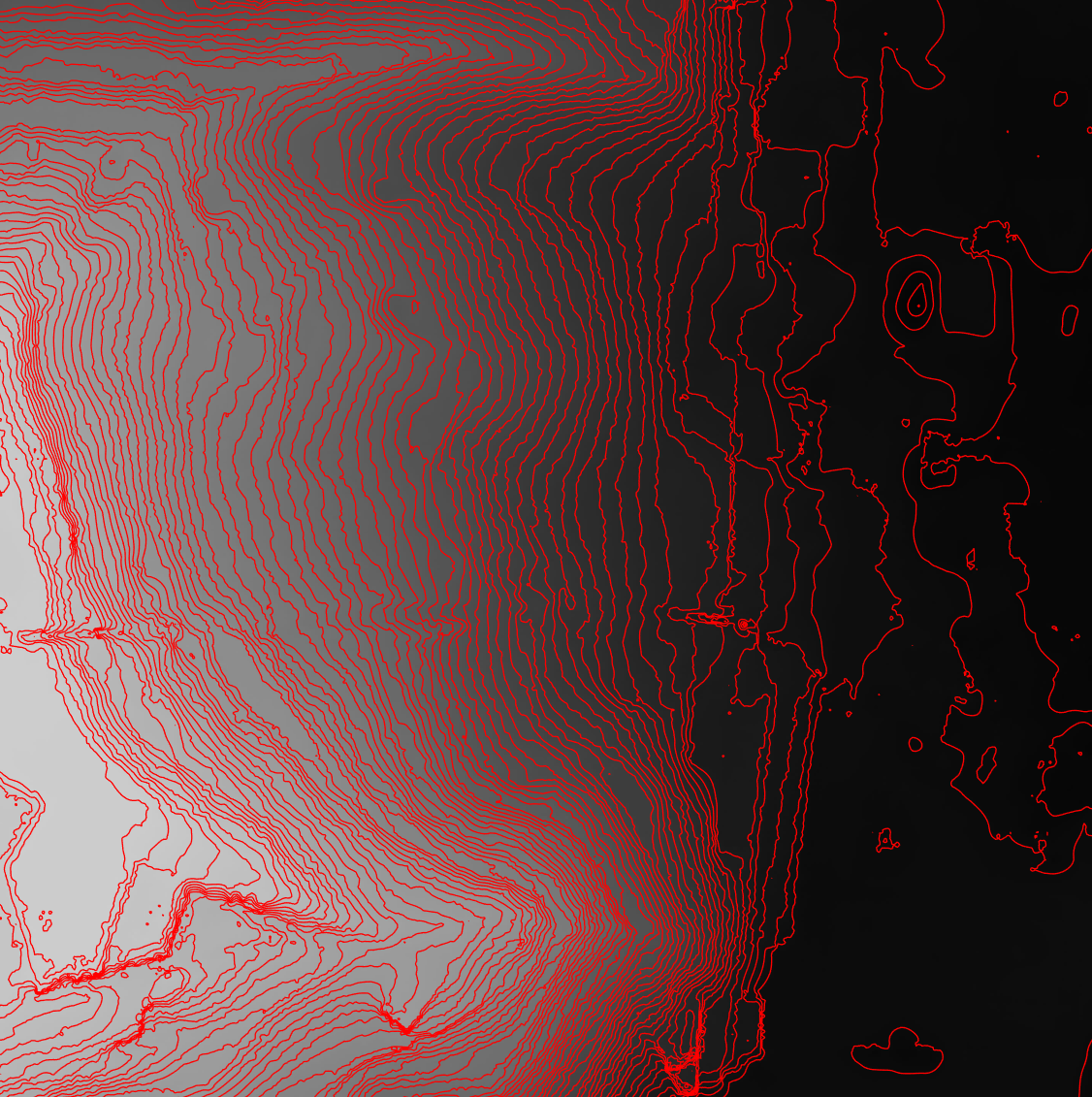

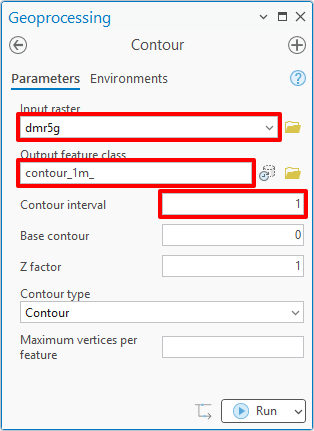

Vrstevnice jsou v podstatě jedním z možných způsobů modelování terénu. V GISu je můžeme získat např. konverzí z rastrového digitálního modelu terénu – nástrojem Contour. Parametry nástroje jsou vcelku intuitivní, nicméně vytvořené vrstevnice většinou nejsou vyhlazené, a tedy nijak zvlášť estetické.
Vyhlazení vrstevnic

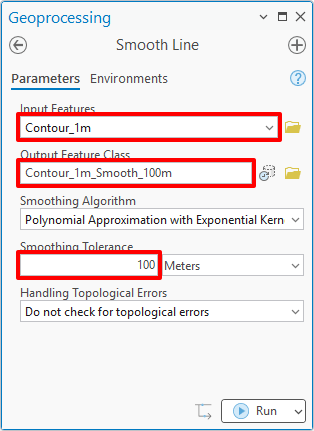

Vyhlazení je možné řešit ve dvou krocích – jednak samotným vyhlazením linií, k čemuž slouží nástroj Smooth Line (parametr Smoothing Tolerance je nutné vyzkoušet a postupně nalézt vhodnou hodnotu).

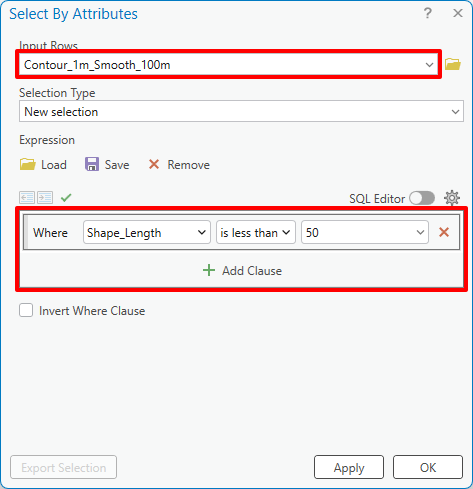

A jako druhý krok lze odstranit (nebo skrýt) vrstevnice kratší než stanovená tolerance (závisí na podrobnosti).
Export do CAD
Export probíhá stejným způsobem jako v případě předchozího bodu – nástrojem Export to CAD.
Protože CAD formáty nepodporují atributy, není možné při exportu převést úplně všechny informace. Nicméně ArcGIS Pro umožňuje do konverze zahrnout některé klíčové informace, jako např. název vrstvy, ve které bude prvek umístěn, nebo jeho barvu. Všechna klíčová pole lze získat nástrojem Add CAD Fields. Pro účely úlohy můžeme přidat textové pole Layer (stačí obyčejně přes atributovou tabulku) a to vyplnit podle třídění vrstevnic na hlavní (např. každá pátá) a vedlejší (ty ostatní). V CADu pak díky tomu půjdou vedlejší vrstevnice snadno skrýt.
Konverze 3D modelů budov do CAD
Konverze mračna bodů do digitálního modelu terénu (TIN a rastr)

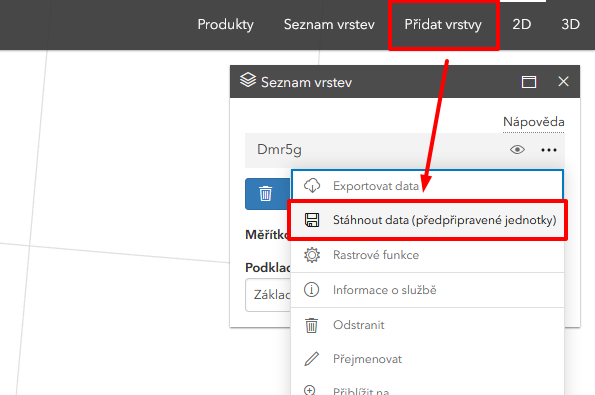

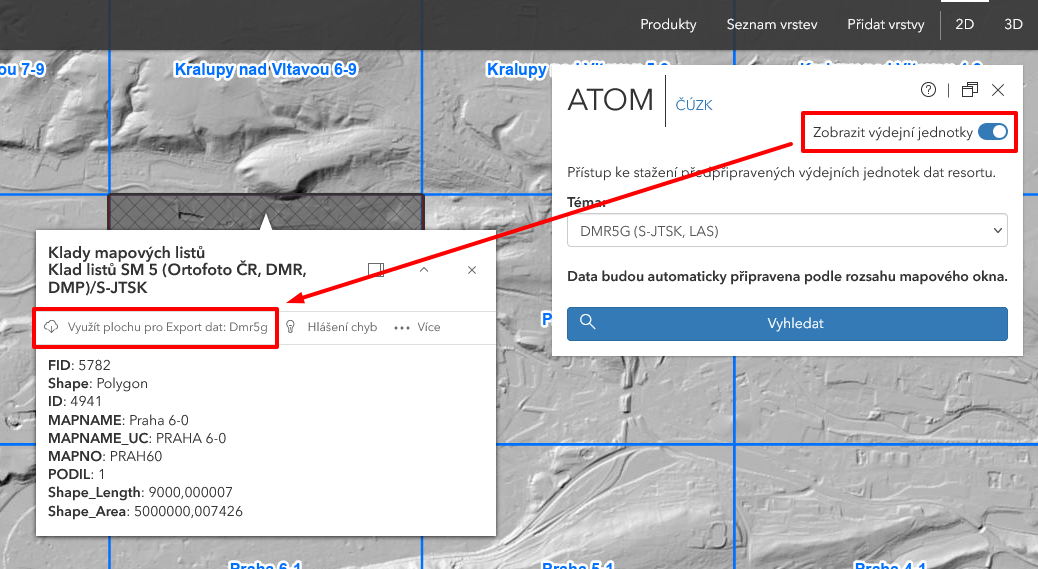

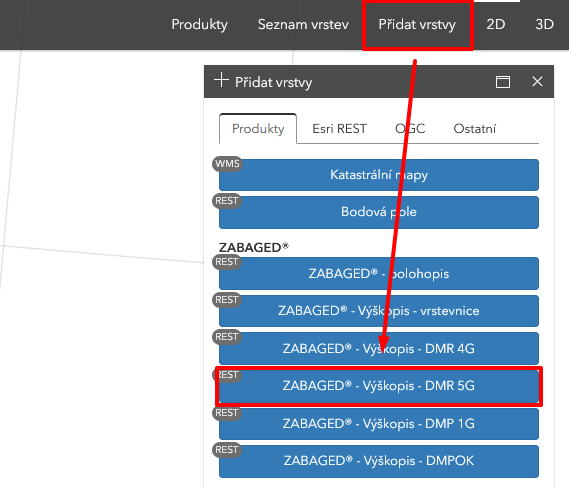

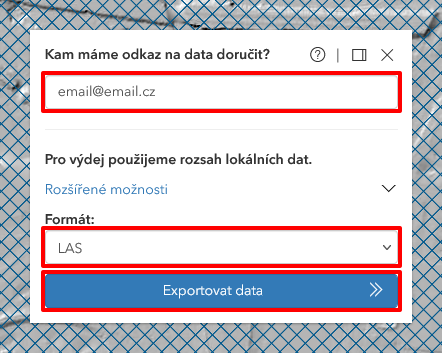

Produkt DMR5G je v půdovní podobě mračnem bodů leteckého laserového skenování. Tato data (po filtraci) je možné stáhnout přes aplikaci Geoprohlížeč.
V ArcGIS Pro lze LAS soubor konvertovat do TIN nástrojem LAS Dataset To TIN.
Pro tvorbu vrstevnic pak existuje i nástroj, který je generuje přímo z TIN sítě – Surface Contour. Konverzi dokáže provést i přímo z LAS souboru, ale to ještě nebylo cvičícím otestováno...
