Tvorba webové mapy

Cíle cvičení

vytvoření interaktivní webové mapy s vlastním obsahem
procvičení jednoduchých GIS analýz
nastavení základní mapové symboliky
seznámení s vybranými metodami tematické vizualizace

Zadání úlohy

V prostředí ArcGIS Online vytvořte 2 webové mapy pro zadané území (viz individuální zadání níže):

Mapa I bude zobrazovat budovy (stavební objekty) v zadané obci barevně rozlišené dle připojení na kanalizaci a plyn.

Mapa II bude zobrazovat rekreační potenciál v zadané obci pomocí metody intenzity jevu (heat map). Ve webové mapě bude nakonfigurováno vyskakovací okno s grafem, který bude zobrazovat vývoj výstavby domů v této obci.

Individuální zadání

také viz Moodle

Mapa I

Do prázdné mapy v ArcGIS Online přidejte polygonovou vrstvu obcí SGEA_obce_2024. (1)
S využitím funkce filtru omezte vrstvu obcí pouze na území zadané obce. Nastavte filtr dle atributu Kód obce. (2)
Dále přidejte polygonovou vrstvu StavebniObjekt z mapové služby RÚIAN z Geoportálu ČÚZK. Vrstvě stavebních objektů vhodně nastavte viditelný rozsah, aby bylo možné stavební objekty zobrazit i v menším měřítku (postačí do úrovně měst). (3)(13)
S využitím nástroje prostorové analýzy Overlay Layers vytvořte vrstvu stavebních objektů pouze na území zadané obce.(4)(5)

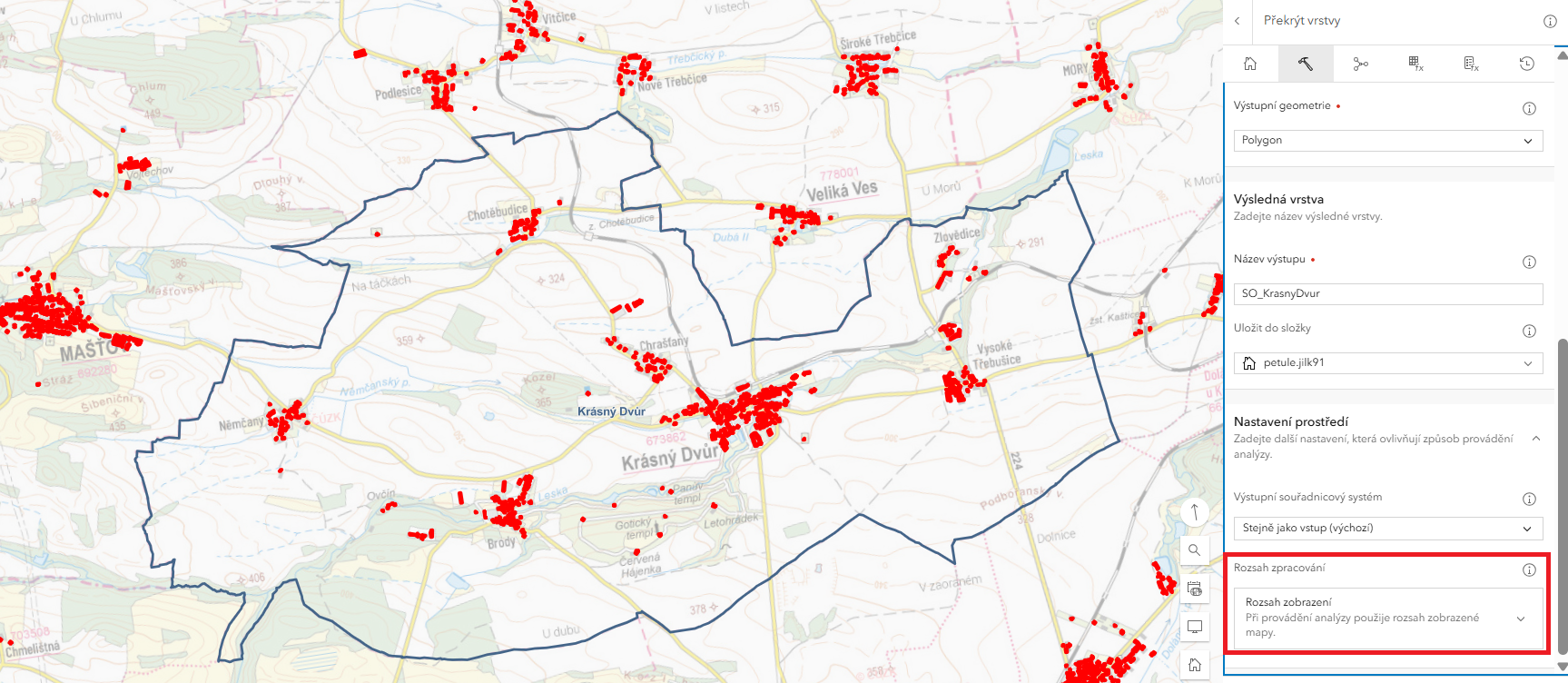

(Před spuštěním nástroje nastavte mapové okno tak, aby byla viditelná celá hranice zadané obce. Následně nastavte parametr "Environment settings" na "Display extent" , čímž omezíte výpočet pouze na rozsah mapového okna a výrazně tak snížíte cenu výpočtu) (14)
Vhodným nastavením stylu nově vzniklé vrstvy barevně odlište jednotlivé stavební objekty v zadané obci dle atributu "Připojení na kanalizační síť":
1. Číselné kódy nejprve seřaďte (vzestupně) a poté je přepište na slovní popisy dle následujícího klíče:

Připojení na kanalizační síť

KÓD	NÁZEV
1	Přípoj na kanalizační síť
2	Vlastní ČOV
3	Žumpa, jímka, septik
4	Bez kanalizace a jímky
8	Nedefinováno
9	Nezjištěno

Připojení na rozvod plynu

KÓD	NÁZEV
1	Plyn z veřejné sítě
2	Plyn z dom. zásobníku
3	Bez plynu
8	Nedefinováno
9	Nezjištěno
51	Plyn v domě

1. Jednotlivým kategoriím nastavte barevnou výplň dle následujících kartografických zásad:
  - kategoriím typu nedefinováno, nezjištěno, null, žádná hodnota nastavte šedou barvu
  - ostatní kategorie barevně rozlište dle stupně naplnění jevu:
    - kategorii typu Přípoj na kanalizační síť odpovídajícím naplnění jevu nastavte zelenou barvu
    - kategoriím typu Vlastní ČOV či Žumpa, jímka, septik na pomezí naplnění/nenaplnění jevu nastavte neutrální žlutou/oranžovou barvu
    - kategoriím typu bez kanalizace odpovídajícím nenaplnění jevu nastavte červenou barvu (6)
Duplikujte vrstvu stavebních objektů a vhodným nastavením stylu nově vytvořené kopie vrstvy barevně odlište jednotlivé stavební objekty v zadané obci dle atributu "Připojení na rozvod plynu" dle kartografických zásad uvedených výše.
Jako podkladovou mapu přidejte Základní topografickou mapu od Zeměměřického úřadu v souřadnicovém systému S-JTSK nebo Ortofotomapu ČR (S-JTSK) (15)

Proveďte finální úpravu webové mapy:
- vrstvy klasifikující stavební objekty dle připojení na plyn a kanalizaci seskupte do skupiny "stavební objekty" a této skupině nastavte exkluzivní viditelnost, aby byla při přepínání viditelná vždy pouze jedna vrstva stavebních objektů (8)
- ve webové mapě zachovejte pouze skupinu vrstev "stavební objekty" a vrstvu zobrazující hranice obce (ostatní vrstvy z mapy odstraňte)
- všechny vrstvy vhodně pojmenujte
- u podkladové mapy nastavte vhodnou míru průhlednosti (16)
Webovou mapu uložte s názvem Prijmeni_Jmeno_SGEA2026_Mapa1 a nastavte sdílení v rámci oganizace. (17)

Mapa II

Předchozí mapu přeuložte pod novým názvem Prijmeni_Jmeno_SGEA2026_Mapa2. Ve webové mapě ponechte pouze vrstvu "Hranice obce", skupinu vrstev "Stavební objekty" odstraňte.

(Případně si můžete založit novou prázdnou mapu, do které znovu přidáte polygonovou vrstvu obcí SGEA_obce_2024, kterou s využitím funkce filtru prostorově omezíte pouze na území zadané obce. ) (19)

Dále přidejte bodovou vrstvu budov individuální a hromadné rekreace Stav_objekty_rekr_BOD. (18)
S využitím nástroje prostorové analýzy Overlay Layers vytvořte vrstvu rekreačních objektů pouze na území zadané obce.(21)(22)
(Před spuštěním nástroje nastavte mapové okno tak, aby byla viditelná celá hranice zadané obce. Následně nastavte parametr "Environment settings" na "Display extent" , čímž omezíte výpočet pouze na rozsah mapového okna a výrazně tak snížíte cenu výpočtu) (12)
Ve stylu nově vzniklé vrstvy rekreačních budov nastavte symboliku na typ Heat Map a zobrazte intenzitu výskytu rekreačních objektů v zadané obci.
(Volitelně můžete nastavit "Oblast vlivu" jednotlivých bodů nebo přenastavit barevnou stupnici a úroveň průhlednosti.)

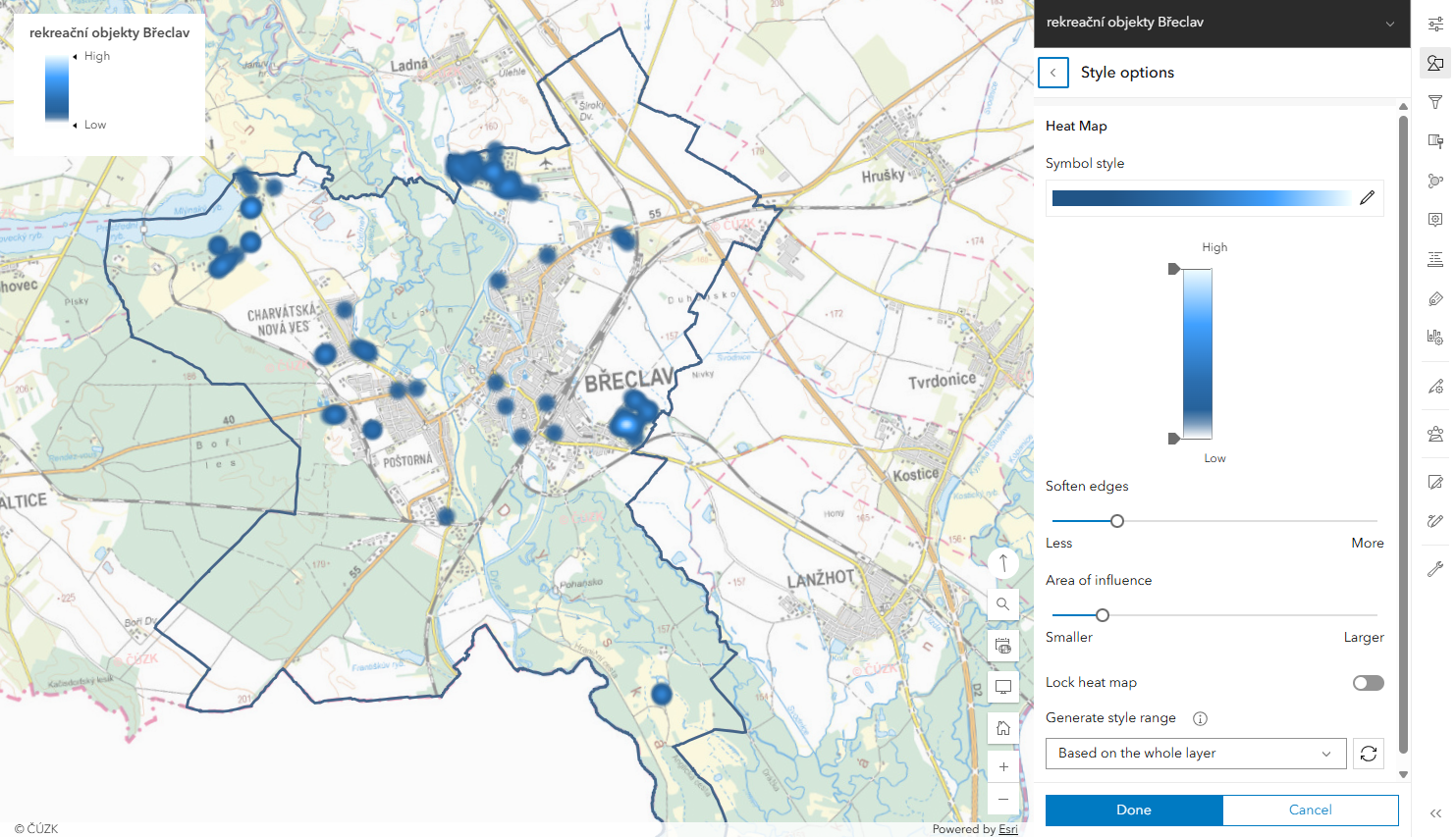

tvorba mapy formou metody intenzity jevu (heat-map)

Pro vrstvu s hranicemi obcí zapněte vyskakovací okna a nakonfigurujte jejich obsah:
- zobrazte pouze atributy (pole) Název obce, Kód obce, Počet obyvatel a Počet domů celkem

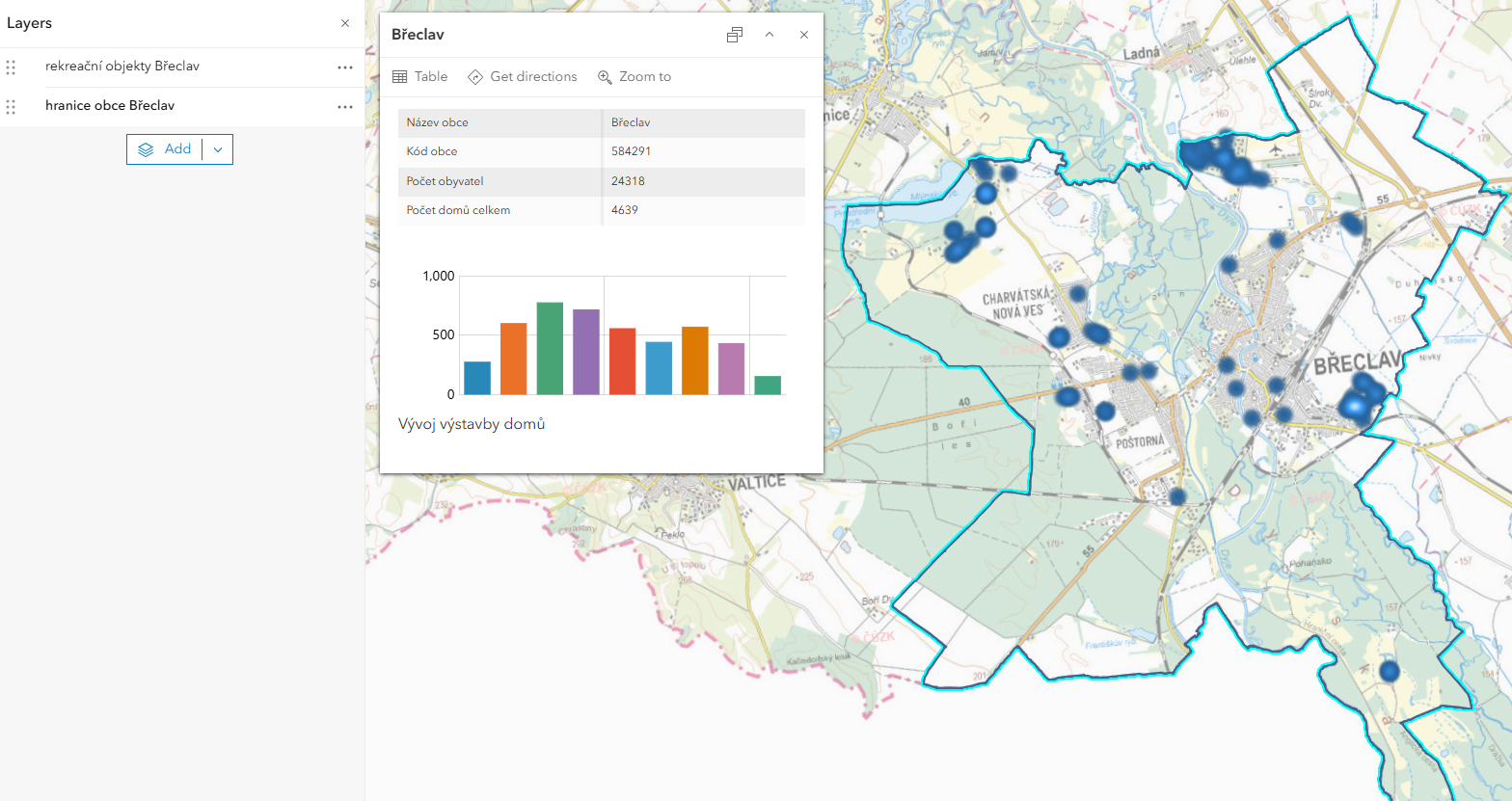

- přidejte sloupcový (pruhový) graf, který bude vykreslovat vývoj výstavby domů v obci s využitím atributů Výstavba domů před 1919, Výstavba domů 1920–1945, Výstavba domů 1946–1970, ... , až po Výstavba domů po 2016 (v tomto pořadí) (25)
- u vybraných polí vhodně nastavte počet desetinných míst (24)
Jako podkladovou mapu přidejte Základní topografickou mapu od Zeměměřického úřadu v souřadnicovém systému S-JTSK nebo Ortofotomapu ČR (S-JTSK) (15)
Proveďte finální úpravu webové mapy:
- ve webové mapě zachovejte pouze vrstvu rekreačních objektů v zadané obci a vrstvu zobrazující hranici obce (ostatní vrstvy z mapy odstraňte)
- všechny vrstvy vhodně pojmenujte
- možnost zobrazit vyskakovací okna ponechte jen u vrstvy obcí, u zbývajících vrstev tuto možnost vypněte
- u podkladové mapy nastavte vhodnou míru průhlednosti (16)
Webovou mapu uložte s názvem Prijmeni_Jmeno_SGEA2026_Mapa2 a nastavte sdílení v rámci oganizace. (23)

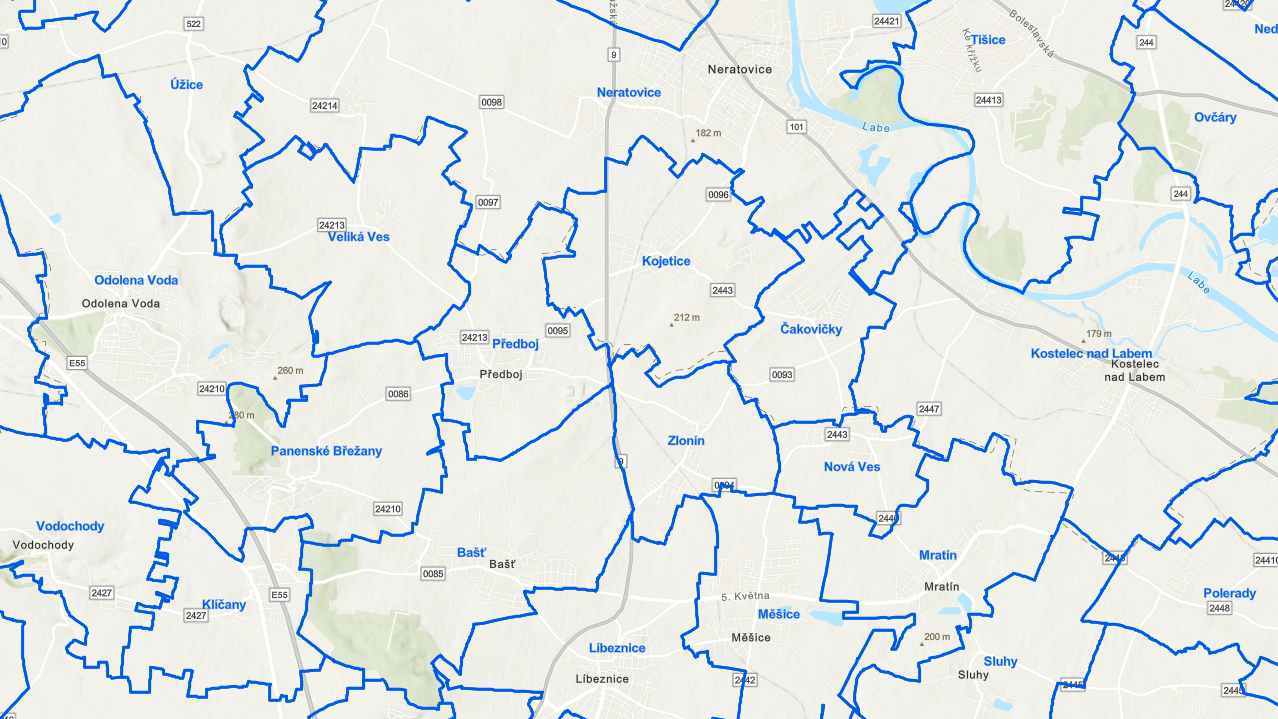

polygonová vrstva obcí "SGEA_obce_2024"
nastavení filtru dle kódu obce
vrstva "RÚIAN/StavebniObjekt"

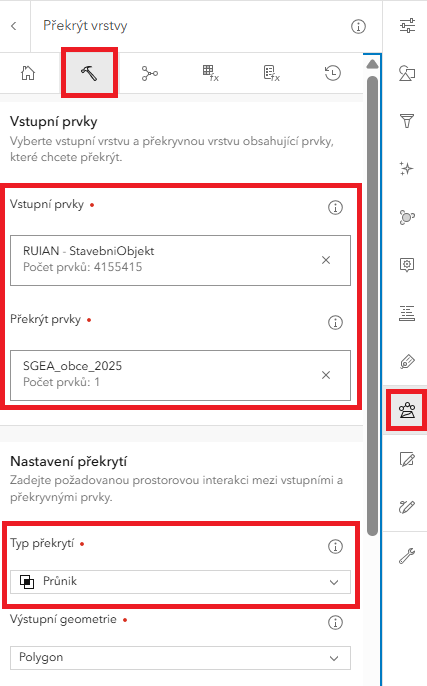

nastavení parametrů nástroje "Překrýt vrstvy"

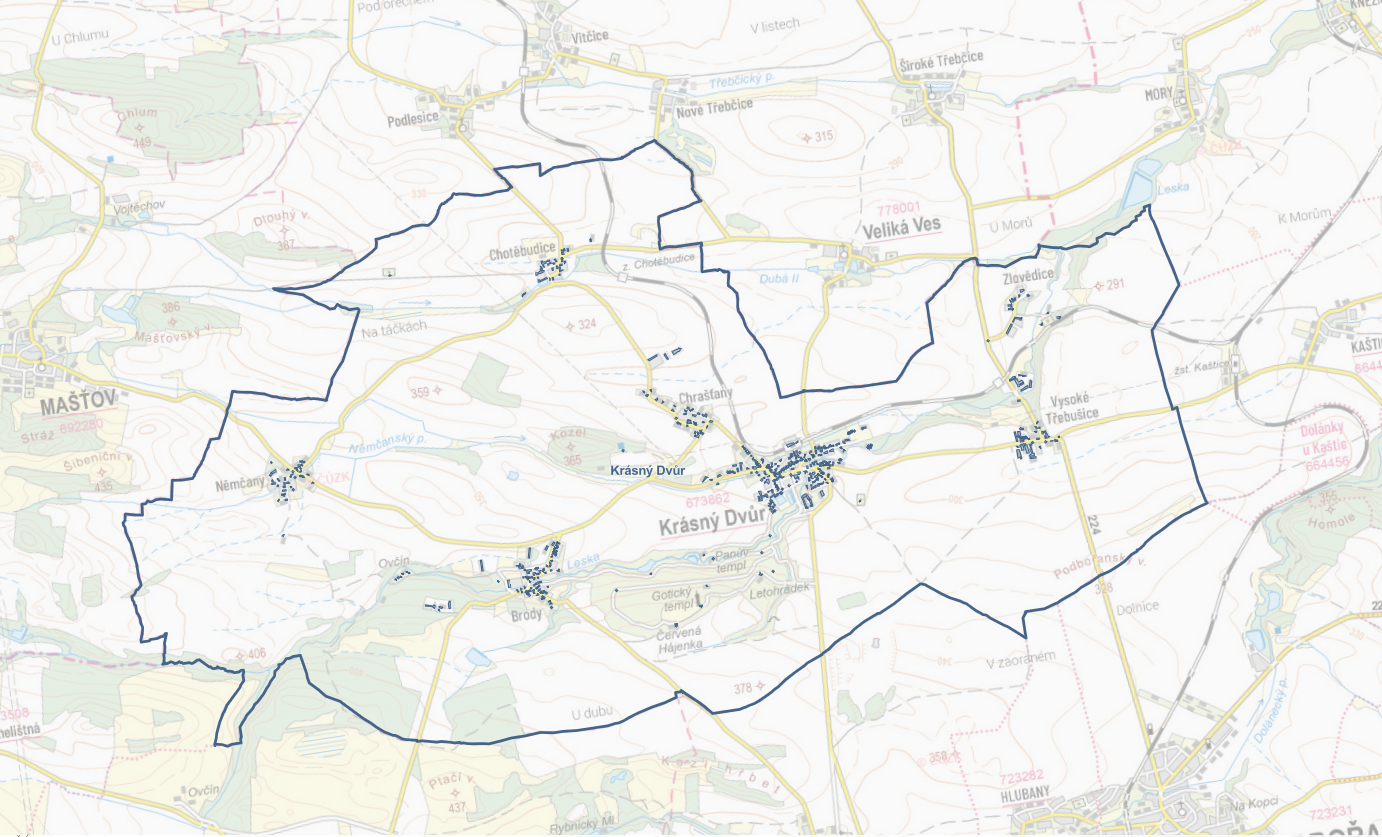

výstup nástroje "Překrýt vrstvy" (stavební objekty jsou pouze uvnitř hranice obce)

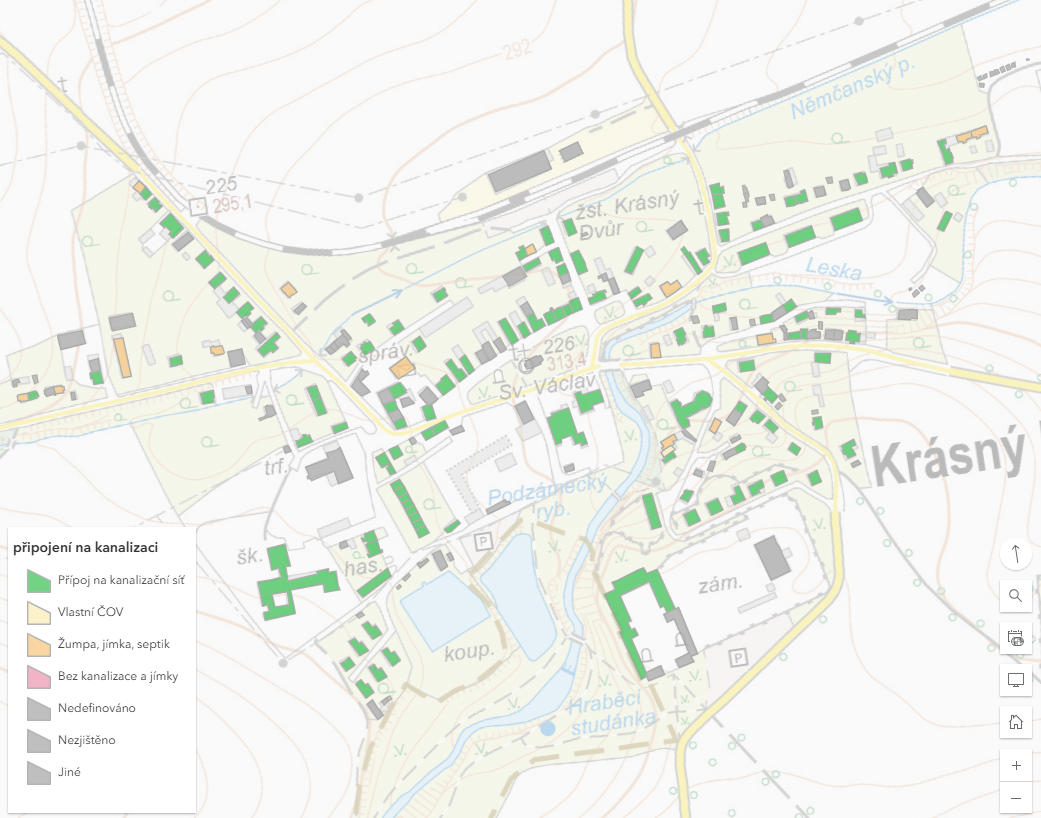

návrh symbologie stavebních objektů dle připojení na kanalizaci

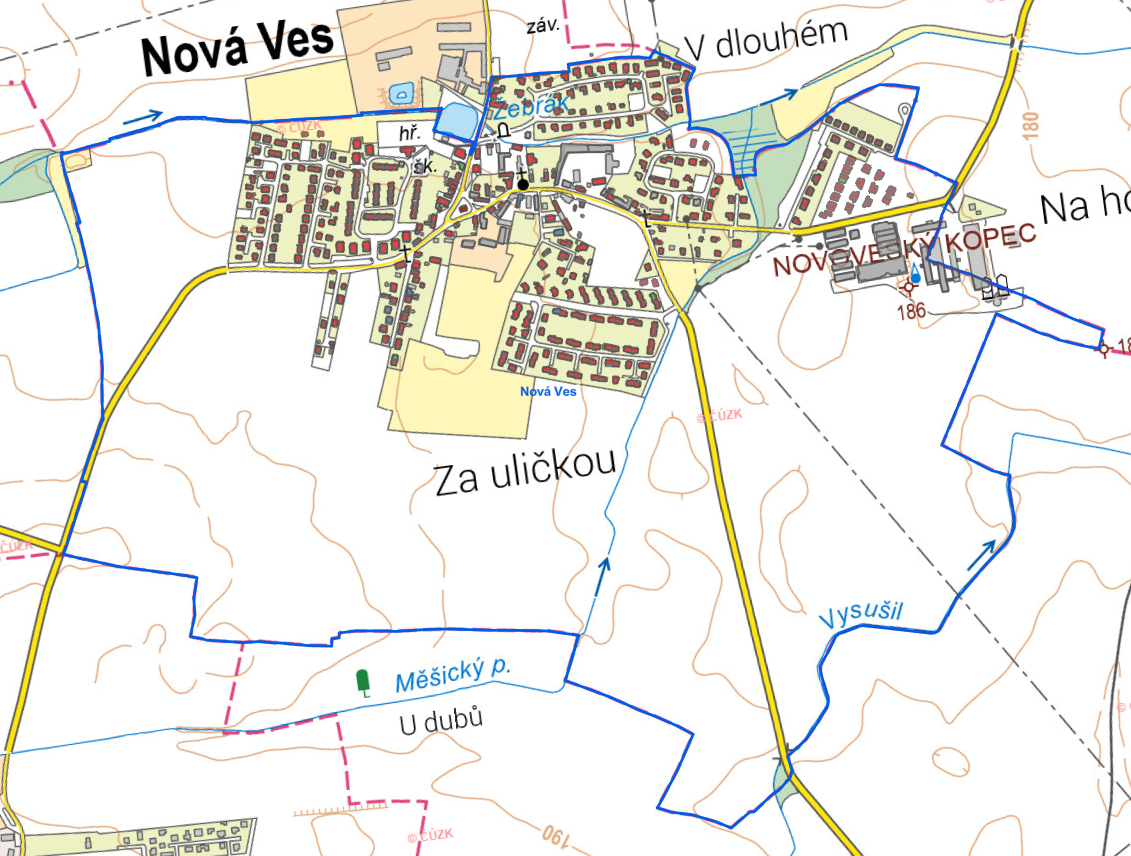

změna podkladové mapy (Základní topografická mapa)

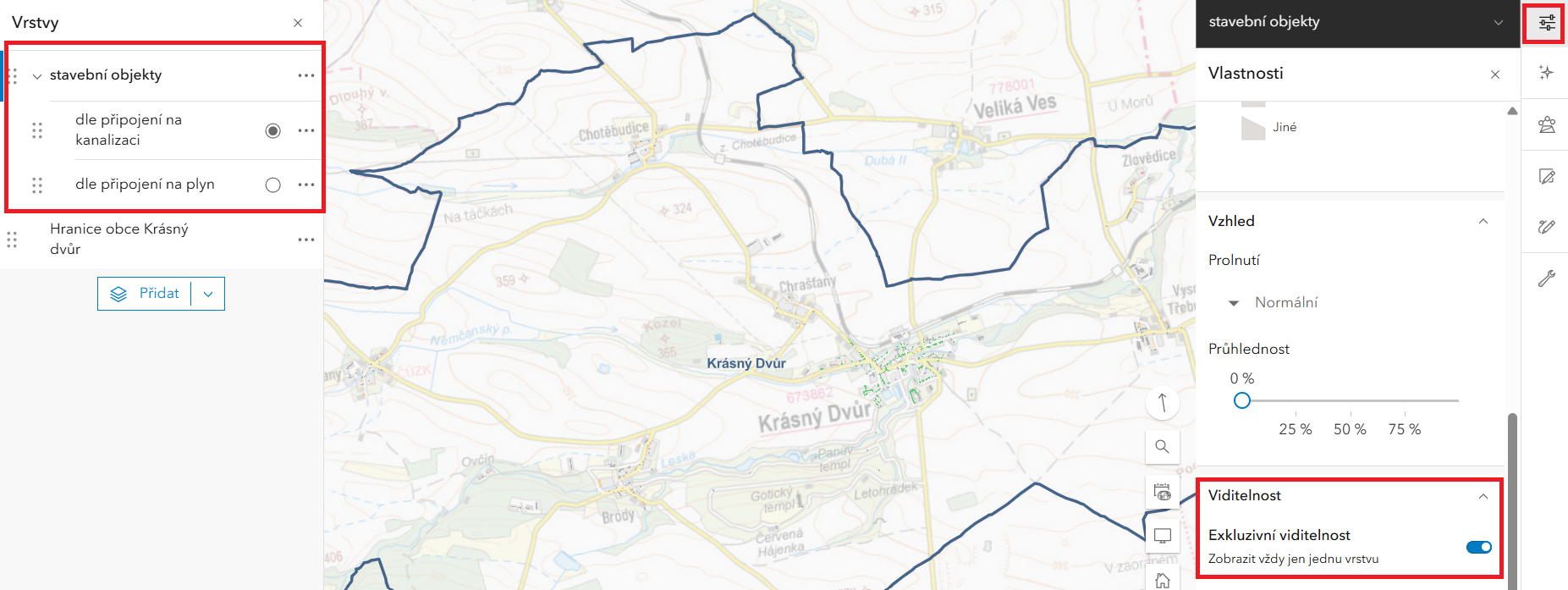

nastavení exkluzivní viditelnosti skupiny vrstev
Příklad odevzdaného odkazu:
https://ctuprague.maps.arcgis.com/apps/mapviewer/index.html?webmap=21df15ae2ca9458794a16a8fd9078b78

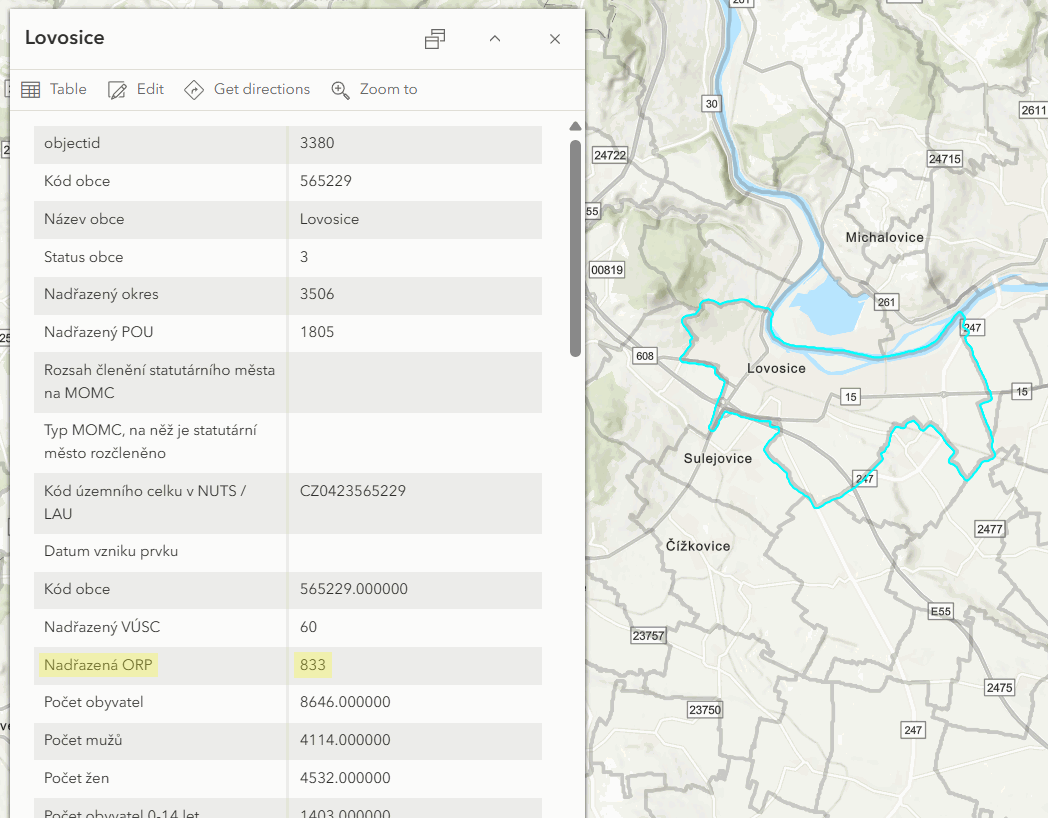

zjištění kódu ORP
nastavení parametrů nástroje "Sloučit hranice"
omezení výpočtu dle rozsahu mapového okna

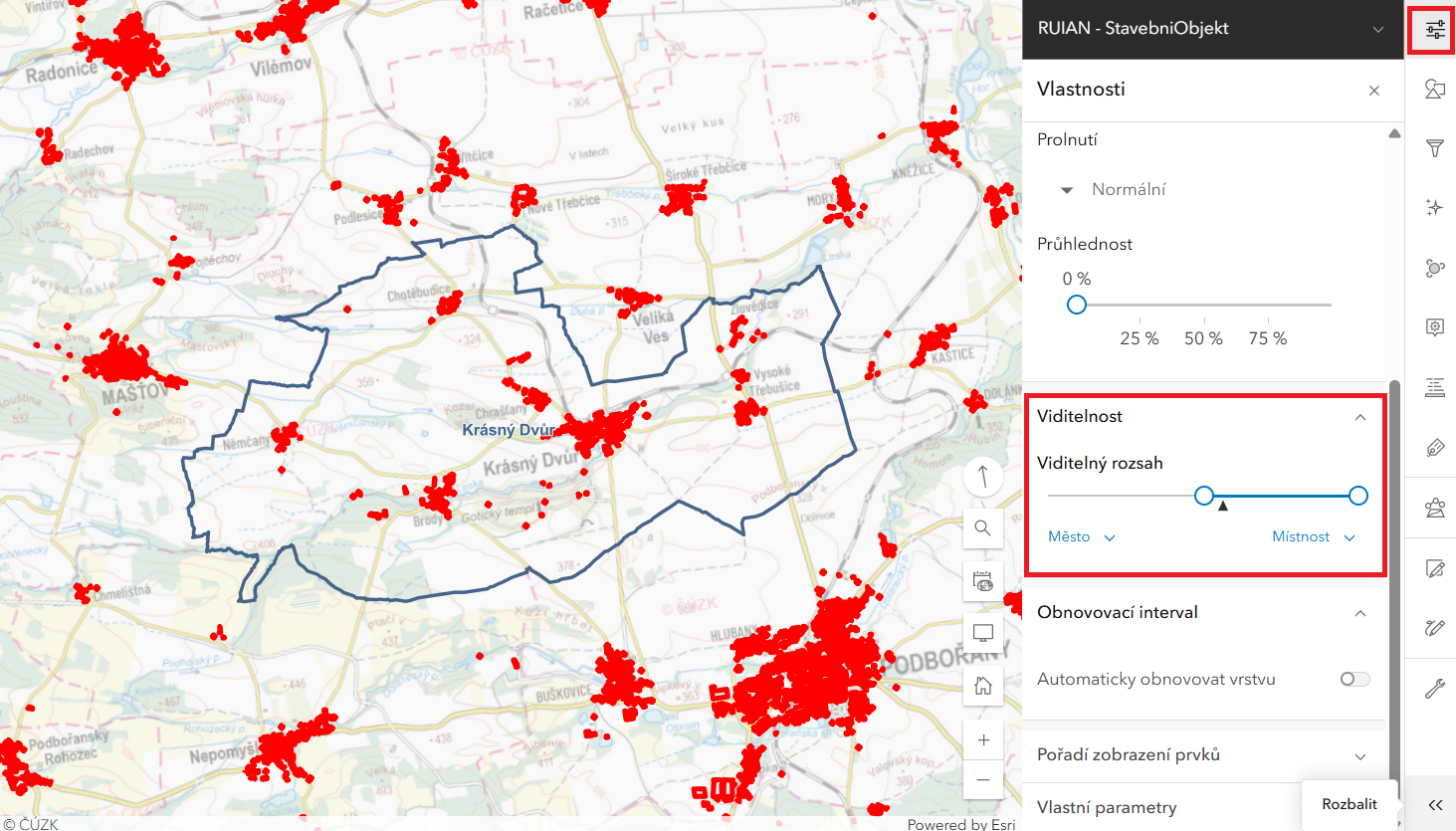

nastavení viditelného rozsahu polygonové vrstvy stavebních objektů
omezení výpočtu na rozsah mapového okna
přidání vrstvy jako podkladové mapy

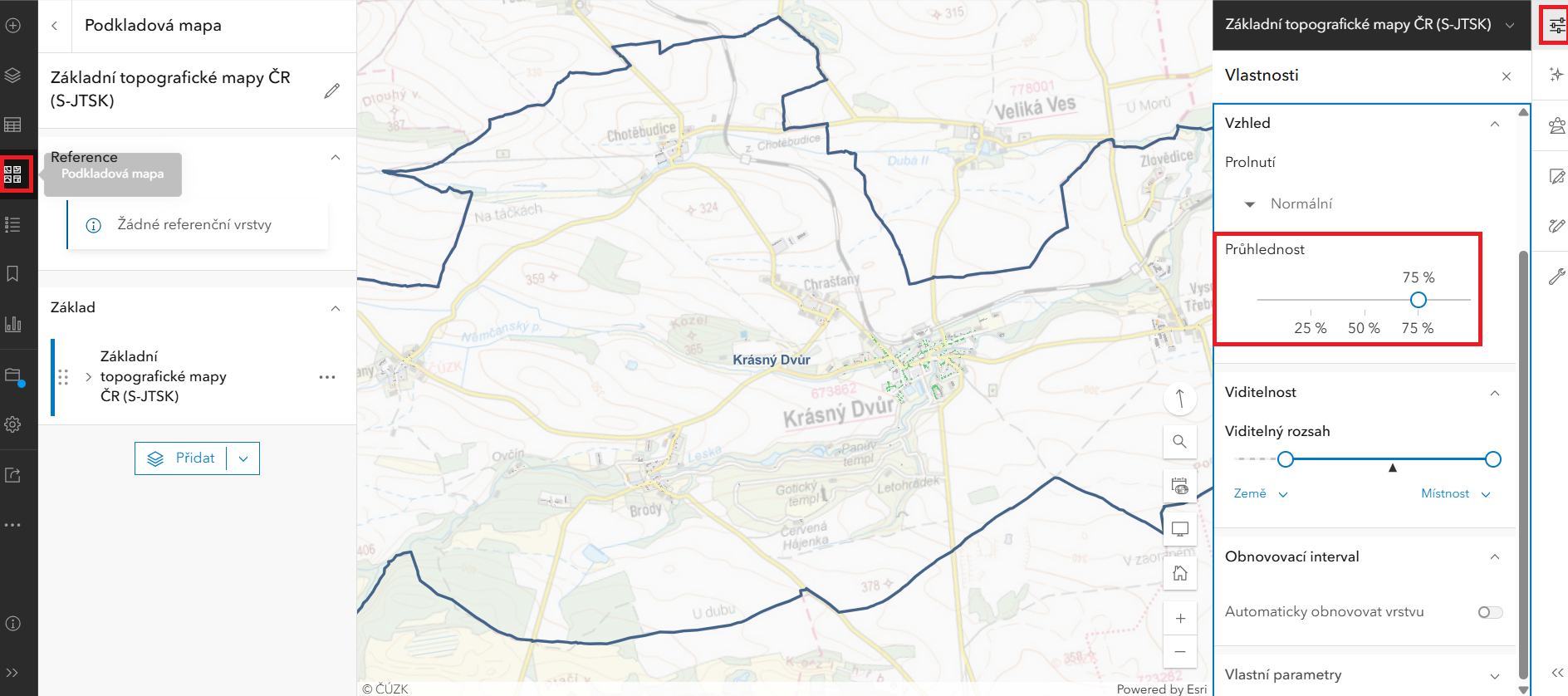

nastavení průhlednosti podkladové mapy
správné pojmenování webové mapy a nastavení sdílení v rámci organizace

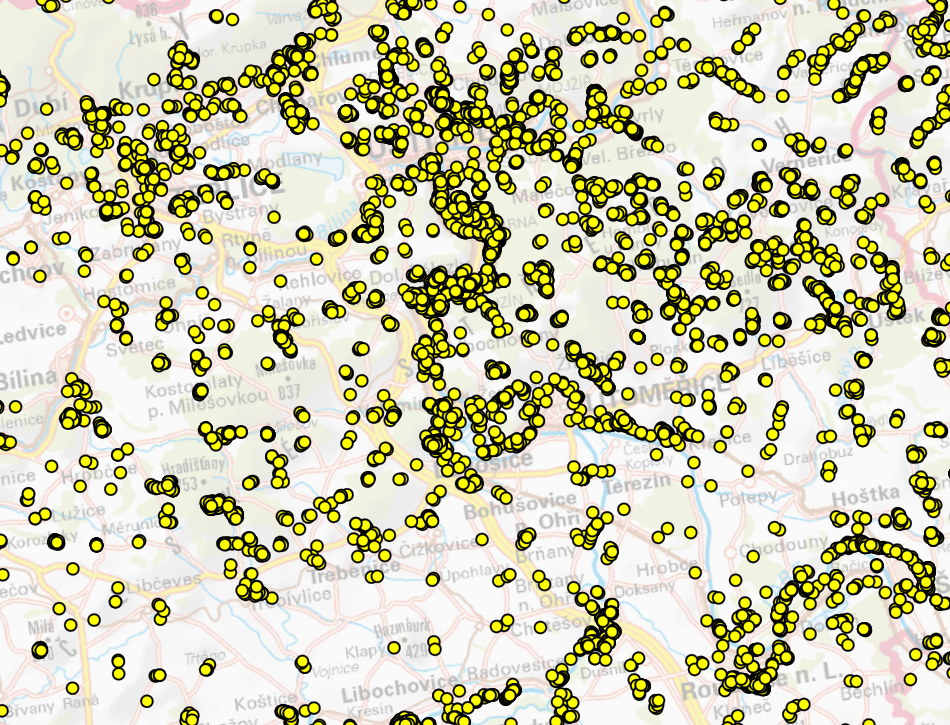

bodová vrstva rekreačních objektů "Stav_objekty_rekr_BOD"
nastavení filtru dle kódu obce

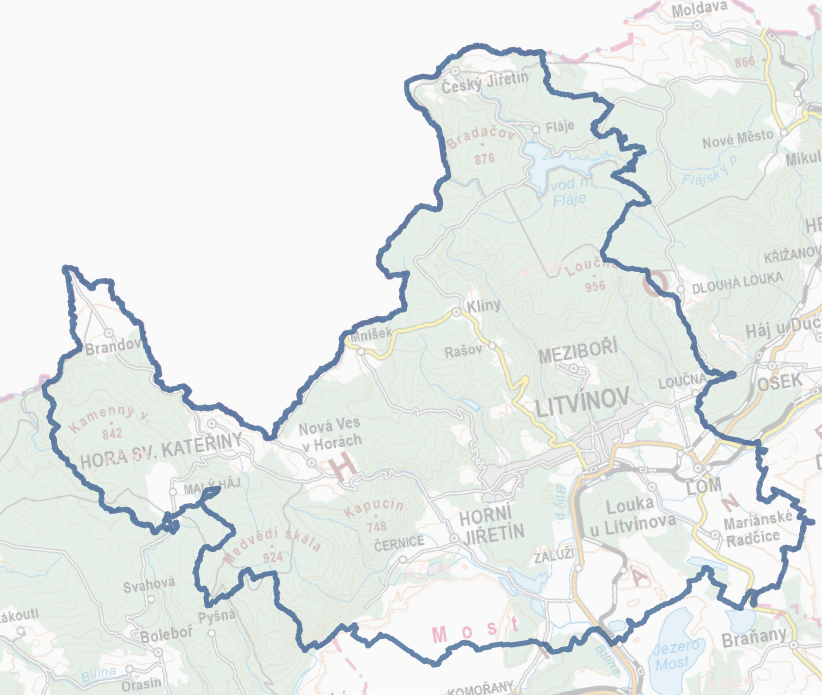

výstup nástroje "Sloučit hranice" (hranice ORP)
nastavení parametrů nástroje "Překrýt vrstvy"

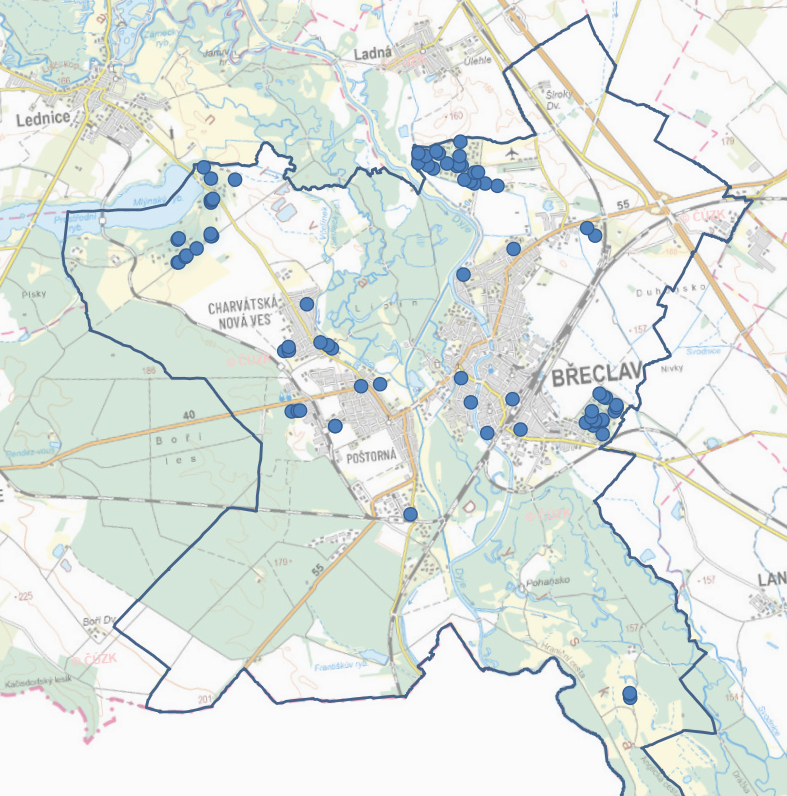

výstup nástroje "Překrýt vrstvy" (rekreační objekty jsou pouze uvnitř hranice ORP)
správné pojmenování webové mapy a nastavení sdílení v rámci organizace

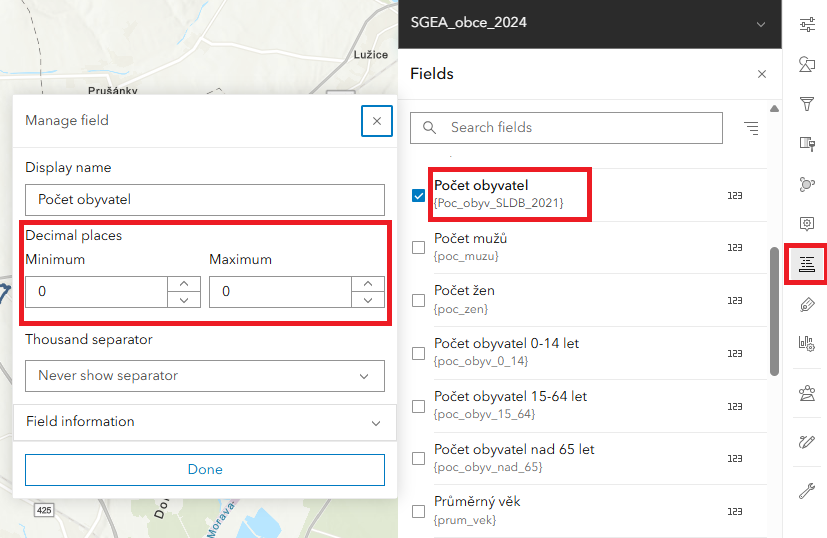

nastavení parametrů vybraných atributů

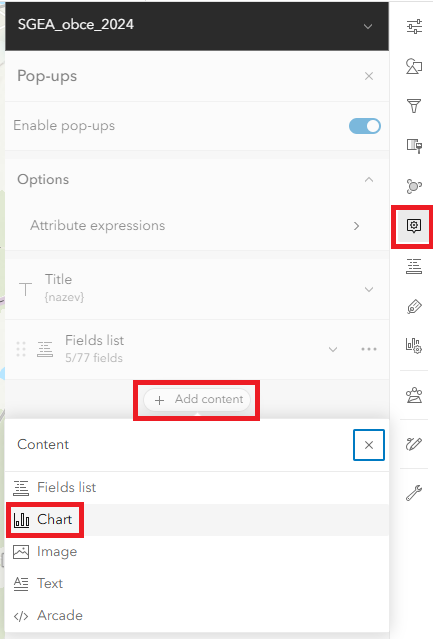

přidání grafu do vyskakovacího okna

Výstupy cvičení

Povinnými výstupy úlohy jsou 2 webové mapy. Webové mapy uložte pod požadovanými názvy a nastavte sdílení položky na úroveň organizace. Tyto výstupy není nutné odevzdat přes systém Moodle.

Termín pro odevzdání úlohy: neděle 22. března, 23.59 hod

Úloha je uznána, pokud webové mapy obsahují všechny požadované náležitosti (viz níže).

Požadované náležitosti odevzdaných výstupů

Mapa I

zobrazuje pouze skupinu vrstev "stavební objekty" a vrstvu zobrazující hranice obce (ostatní vrstvy z mapy odstraňte)
vrstvy jsou vhodně pojmenované (např. hranice obce, stavební objekty apod.)
vrstva se stavebními objekty omezena hranicí obce, naopak žádné stavební objekty nesmí chybět,
u skupiny vrstev rozlišující připojení na kanalizaci a plyn nastavená exkluzivní viditelnost (nesmí být možné je zobrazit současně),
legenda se slovními popisy (nikoli s číselnými kódy),
správná aplikace barevné stupnice
podkladová mapa v S-JTSK – Základní topografická mapa nebo Ortofoto od Zeměměřického úřadu,
sdílení webové mapy nastaveno "v rámci organizace", bez správného sdílení k mapě nemá vyučující přístup a nedojde ke kontrole

Mapa II

zobrazuje pouze vrstvu heat-map rekreačních objektů v zadané obci a vrstvu zobrazující rozsah obce (ostatní vrstvy z mapy odstraňte)
vrstvy jsou vhodně pojmenované (např. hranice obce, rekreační objekty apod.)
správná konfigurace vyskakovacího okna (vybrané atributy, sloupcový graf)
možnost zobrazit vyskakovací okna jen u vrstvy obcí (u zbývajících vrstev je tato možnost vypnutá)
podkladová mapa v S-JTSK – Základní topografická mapa nebo Ortofoto od Zeměměřického úřadu,
sdílení webové mapy nastaveno "v rámci organizace", bez správného sdílení k mapě nemá vyučující přístup a nedojde ke kontrole

Opravy

V případě, že odevzdaný výstup není správný, je vyučujícím vrácen k opravě. Výstup lze odevzdat po maximálně jedné opravě, v případě pozdního odevzdání či nesprávného výstupu po první opravě je úloha trvale označena jako nesplněná.

Tabulka hodnocení úloh
