Úloha II – Pokročilé metody tematické kartografie

Zadání

Na úvod cvičení si zopakujeme tvorbu jednoduchého kvalifikačního/klasifikačního kartogramu (Mapa 1). Hlavní náplní cvičení však bude tvorba plošné anamorfózy – geografické spojité (Mapa 2) a schematické, tzv. Dorlingovy anamorfózy (Mapa 3). Vzhledem k tomu, že v ArcGIS Pro dosud neexistuje nástroj pro tvorbu plošné geografické spojité anamorfózy (Mapa 2), budeme tuto část úlohy řešit v QGIS. Postup tvorby kartogramu (Mapa 1) a ostatních typů anamorfózy (Mapa 2 a 3) bude představen v ArcGIS Pro, stejně jako finální kompozice map. Na závěr si ukážeme tvorbu multivariantní mapy (Mapa 4).

S využitím software QGIS či ArcGIS vytvořte čtyři autorské koncepty tematických map na papír velikosti A4.

Mapa 1 bude s využitím jednoduchého kvalifikačního/klasifikačního kartogramu zobrazovat vybraný jev (náskok vítěze v %) dle obcí pro vybrané ORP (dle individuálního zadání, viz níže)

Mapa 2 bude s využitím plošné geografické spojité anamorfózy obrazovat vybraný jev (počet platných voličských hlasů, náskok vítěze v %) dle obcí pro vybrané ORP (dle individuálního zadání, viz níže)

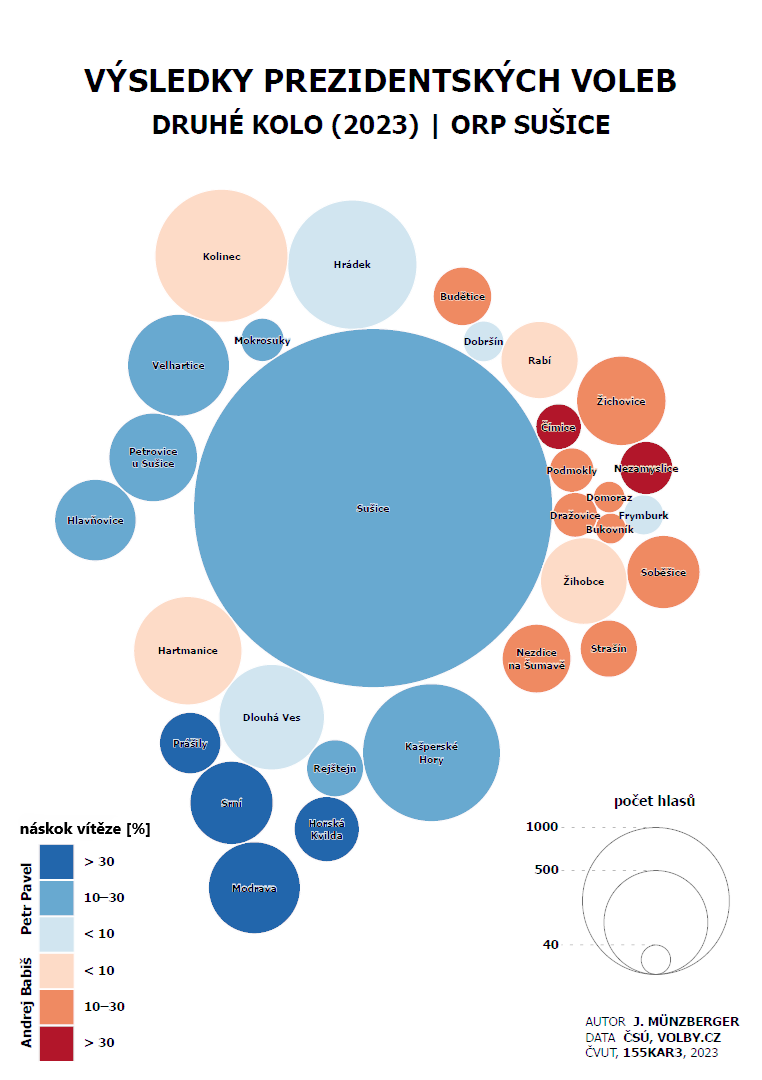

Mapa 3 bude s využitím plošné schematické (tzv. Dorlingovy) anamorfózy zobrazovat vybraný jev (počet platných voličských hlasů, náskok vítěze v %) dle obcí pro vybrané ORP (dle individuálního zadání, viz níže)

Mapa 4 bude s využitím kartogramu a plošného kartodiagramu zobrazovat vybraný jev (náskok vítěze v %, počet platných voličských hlasů, volební účast v % a vítěze 1. kola) dle obcí pro vybrané ORP (dle individuálního zadání, viz níže)

Postup

Jednotlivá zadání

viz tabulka

Zdroje dat:

polygonová vrstva obcí (OBCE_UAP) z ArcČR 4.1
výsledky prezidentských voleb z Veřejné databáze ČSÚ dle ORP (platné hlasy, druhé kolo)

Příprava dat

úprava tabulky z VD ČSÚ (ponechat jen záhlaví sloupců a data)
připojení upravené tabulky k vrstvě obcí v daném ORP (nastavení Definition Query)
export nové vrstvy (Data-Export Features)
výpočet nových atributů (PP_podil, AB_podil, vitez_rozdil_rel)

Postup zpracování

Chybějící interval

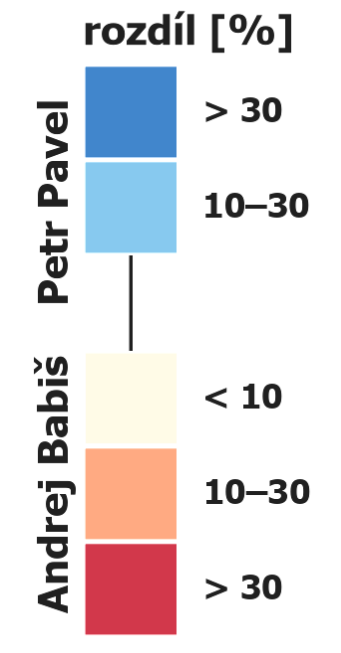

Chybějící interval v souměrné divergentní stupnici lze vyřešit jednoduchou grafickou úpravou legendy. Po převedení dynamické legendy na grafiku (Convert to Graphics) postupně rozdělte skupinu grafických prvků legendy až na úroveň jednotlivých prvků, odstraňte symbol pro příslušný interval (včetně jeho popisu) a místo něj vhodně umístěte jednoduchou čáru (InsertGraphics), jež bude graficky umístěna za ostatními symboly v legendě (pravé tlačítko-OrderSend to Back). Výsledná legenda by měla mít následující podobu:

Přidání vrstvy symbolu — Znázornění chybějícího intervalu v legendě

Výstupy cvičení

Povinným výstupem úlohy je technická zpráva v elektronické podobě odevzdaná v termínu prostřednictvím systému Moodle.

Požadované náležitosti technické zprávy

stručný postup řešení úlohy (použitý sw, nástroje apod.),
zdůvodnění případných "neobvyklých" kroků v úpravě dat (např. tvorba pomocných polygonů pro diagramové měířtko apod.),
vztah pro výpočet velikosti hodnotového měřítka plošné geografické spojité anamorfózy + zdůvodnění,
tabulku s daty a mezivýpočty,
zhodnocení vhodnosti použití aplikovaných metod (která je pro dané téma názornější, lépe vystihuje skutečnost apod.),
zhodnocení vhodnosti softwaru pro tvorbu dané metody,
povinnou přílohou jsou všechny vytvořené tematické mapy na formát A4 ;

Hodnocení

Úloha je uznána (stav splněno/nesplněno), pokud jsou splněny následující podmínky:

úplnost technické zprávy (obsah TZ viz výše)
splnění zásad tematické kartografie (viz povinná kritéria)

Opravy

V případě, že odevzdaný výstup není správný, je vyučujícím prostřednictvím systému Moodle vrácen k opravě. Opravený výstup se odevzdává opět prostřednictvím systému Moodle vždy nejpozději do 7 dní od vrácení úlohy. Výstup lze odevzdat po maximálně dvou opravách, v případě pozdního odevzdání či nesprávného výstupu po druhé opravě je úloha označena jako nesplněná.

Termíny

odevzdání 1: neděle 16. listopadu 2025
odevzdání 2 (oprava 1): neděle 30. listopadu 2025
odevzdání 3 (oprava 2): neděle 14. prosince 2025
