Popis v mapách a jeho tvorba v ArcGIS Pro

Popis v mapách (lidově popisy) je důležitou součástí kartografické vizualizace a slouží zejména ke geografickému ukotvení reality. Jeho úkolem je srozumitelně identifikovat a charakterizovat geografické objekty. Kvalitní popis by měl být:

Čitelný: správná volba písma, velikosti a barvy.
Srozumitelný: jasné a stručné texty.
Neinvazivní: neměl by překrývat důležité prvky mapy.
Jednoznačný: měl by být zřetelně spojen s popisovaným objektem.

Tvorba popisů v ArcGIS Pro

ArcGIS Pro nabízí dynamické popisování založené na atributech prvků. To znamená, že se popisy automaticky aktualizují při změnách dat. Hlavní nástroje pro popisování najdeme v panelu Labeling a okně Label Class. Dynamický popis nad danou vrstvou se zapne volbou Label v kontextovém menu vrstvy.

Přístup k nástrojům pro popisování

Vyberte vrstvu v okně Contents.
Na kartě Feature Layer klikněte na záložku Labeling.
Pro detailní nastavení klikněte pravým tlačítkem myši na vrstvu v okně Contents a vyberte Labeling Properties. Otevře se okno Label Class.

Základní syntaxe pro popisování pomocí Arcade

Arcade je skriptovací jazyk, který se používá v ArcGIS Pro pro tvorbu dynamických popisů a dalších úloh. Zde je několik příkladů:

Popis z jednoho pole:
```
$feature.NAME
```
Tento výraz zobrazí hodnotu pole NAME.
Spojení více polí:
```
$feature.ULICE + ", " + $feature.NAZEV
```
Tento výraz spojí hodnoty polí ULICE a NAZEV s čárkou a mezerou.
Podmíněné popisování:
```
IF($feature.POC_OBYV > 3000, $feature.NAZEV + " (město)", $feature.NAZEV + " (obec)")
```
Tento výraz zobrazí (město) za názvem města, pokud má více než 3000 obyvatel.

Použít lze také výrazů jazyka Python, VB Script nebo JavaScript

Lišta Labeling

Lišta Labeling poskytuje rychlý přístup k základním nastavením popisů:

Zapnutí/vypnutí popisů: První ikona slouží k aktivaci a deaktivaci popisů pro vybranou vrstvu.
Základní symbolika: Nastavení barvy a velikosti písma.
Efekt halo: Přidání obrysu (jinak též halo, framing) kolem textu pro zlepšení čitelnosti.
Pozice popisů: Základní možnosti umístění popisů.

Panel Placement Properties (Vlastnosti umístění)

Panel Placement Properties (dostupný v okně Label Class) nabízí detailní nastavení umístění popisů:

Labeling Engine: Výběr mezi Standard Label Engine (základní algoritmy) a Maplex Label Engine (pokročilé algoritmy pro husté popisování a liniové prvky). Maplex se doporučuje vždy a od verze ArcGIS Pro 3.2 je k dispozici již jen tento engine.
Placement: Nastavení umístění popisů vzhledem k prvkům (např. nad, pod, vedle, uvnitř polygonu).
Conflict Resolution: Řešení konfliktů mezi popisy (např. překrývání). Možnosti zahrnují:
- Remove Duplicates: Odstranění duplicitních popisů.
- Never Remove: Neodstraňovat žádné popisy (může vést k překrývání).
- Priority Ranking: Nastavení priority popisů pro různé vrstvy.
Fitting Strategy: Strategie umisťování popisů (např. zalamování textu, zkracování textu).
Label Orientation: Orientace popisů (např. vodorovně, podél linie).

Převzetí symboliky z tabulky obsahu

Pro vytvoření tříd popisu, jež mají být vizuálně odlišné, je možné převzít vytvořenou symboliku z tabulky obsahu. Děje se tak pomocí volby Class > Create label class from symbology v hodním panelu Labeling.

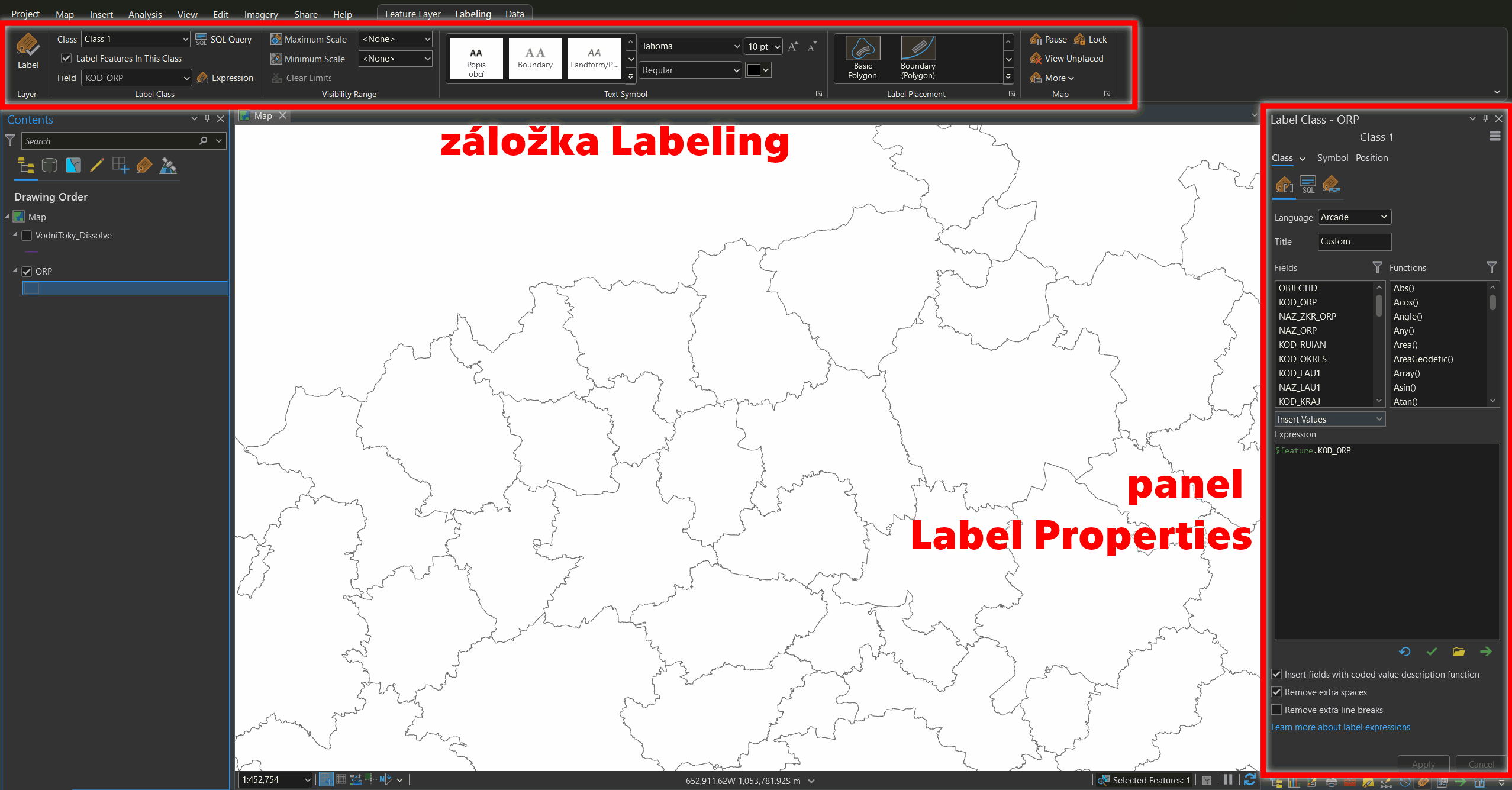

Labeling — Rozložení popisovacích funkcí v programu

Vytvoření popisu vrstvě – praktický návod

Popisy lze vytvořit následujícím způsobem. Chcete-li zapnout popis pro vrstvu, v jejím kontextovém menu aktivujte Label. Nahoře a vpravo se zpřístupní panely Labeling, resp. Label properties, které obsahují funkce pro generování a úpravu popisů.

Pro jednotlivé třídy popisu si nastavte, z jakého atributu se popis vyčítá, vlastnosti písma (tlačítko Symbol) a umisťování popisů (tlačítko Placement properties). Také zkontrolujte, že máte na záložce General v nastavení výkresu definováno referenční měřítko dle skutečného měřítka své mapy.

Takto vytvořený popis je dynamický – překresluje se při každém pohybu mapou. Trvalý popis ve formě třídy prvků z něj vytvoříte převedením do tzv. anotací pomocí volby Convert labels to annotation v kontextovém menu třídy prvků. Pozor ovšem – u vytvořené anotační třídy již nelze měnit font, barvu apod. Ovšem lze tuto třídu editovat jako jakoukoli jinou vrstvu a případně upravovat jednotlivé anotace, otáčet je, přesouvat, mazat apod. Převod do anotací je tedy vhodné provést až ve chvíli, kdy jsme spokojeni s globálním nastavením popisu dané třídy prvků.

Příklad použití Label Engine pro popis linií

V okně Label Class zvolte Maplex Label Engine.
V sekci Placement vyberte vhodný styl umístění pro linie (např. Curved pro zakřivené linie, Straight pro rovné linie).
V sekci Fitting Strategy můžete nastavit zalamování textu nebo opakování popisů podél linie.

Pozor na kolize anotací navzájem, kolize s mapovým rámem nebo s černými prvky v mapě atd. – popis by vždy měl být dostatečně velký, čitelný, nepřekrývat se s dalšími objekty mapy, nepřekážet
