Vektorová data, atributové dotazy, prostorové dotazy

Cíl bloku

Výběr (selekce) prvků podle atributů
Výběr (selekce) prvků na základě vzájemných prostorových vztahů

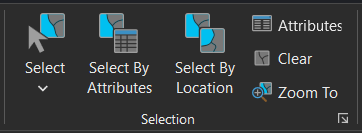

Funkce atributového a prostorového dotazu jsou k dispozici na kartě Map.

Atributové dotazy

Atributový dotaz (Attribute Query) je metoda výběru/filtrace prvků na základě hodnot jejich atributů. Doplňuje tak metodu interaktivního výběru prvků myší a používá se velmi často. Základem je pravidlo pro výběr – tzv. výraz (Expression). ArcGIS Pro umožňuje sestavovat výrazy interaktivně pomocí dialogu, je také možné využít kód v jazyce SQL.

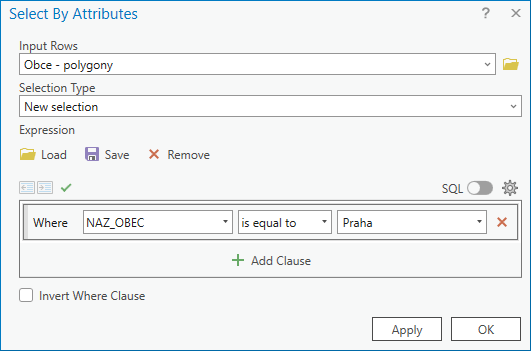

Atributový dotaz (nad daty v mapě): Map → Select By Attributes → vyplnit údaje do dialogu nástroje... Select features using attributes

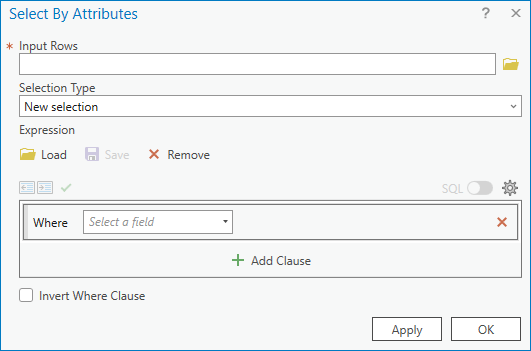

Do pole Input Rows je automaticky předvyplněna vrstva vybraná v obsahu mapy

Pomocí přepínače lze měnit zápis mezi interaktivním dialogovým zadáním a výrazem v jazyce SQL.

Introduction to query expressions Construct and modify queries

Příklad k vyzkoušení | testování atributových dotazů na skutečných datech

atribut	datový typ	popis
stop_name	`string`	Název zastávky
routes_nam	`string`	Označení linek, které obsluhují zastávku, ve formátu `-cislolinky-,-cislolinky-` řazeno vzestupně
route_type	`integer`	ID druhu dopravy, které obsluhují zastávku, `0=tramvaj`, `1=metro`, `2=vlak`, `3=autobus`, `4=přívoz`, `7=lanovka`, `8=tramvaj i autobus`
on_request	`integer`	Zastávka na znamení `0=není na znamení`, `1=je na znamení`
platf_len	`float`	Délka nástupiště (metry)

Prostorové dotazy

Prostorový dotaz (Spatial Query) je metoda výběru/filtrace prvků jedné vrstvy na základě vzájemné polohy vůči prvkům druhé vrstvy. Funkce využívá jako vstup:
vrstvu vybíraných prvků,
vrstvu pro překryvnou analýzu a
vztah pro překryvnou analýzu.

Následující interaktivní ukázka představuje vždy výsledek dotazu na základě prostorové podmínky. Máme příklady A až O pro různé prostorové vztahy dat. Vždy se ptáme: vyber data ze zelené vrstvy na základě prostorového vztahu vůči datům šedé vrstvy. Oranžový křížek značí střed zelené vrstvy a má význam spíše jen pro vztah have their center in.

Tučně označené jsou ve výsledcích ty významné vztahy, které budeme nejvíce využívat.

zdroj: Select By Location graphic examples

Select features by location Select Layer By Location (Data Management) Select By Location graphic examples

Typické úlohy

Příklady úloh k atributovým dotazům

Následující úlohy představují typické zástupce úloh řešitelných pomocí atributových dotazů:

Kolik je v ČR rybníků?
Jaká je celková délka (v km) přirozených vodních toků v ČR?
Jaká je průměrná nadmořská výška (v m) vodních nádrží v ČR?
Kolik silnic v ČR má více než dva jizdní pruhy?
Jaká je délka (v km) dálnic v ČR, které mají šest jízdních pruhů?
Kolik železničních stanic v ČR obsahuje ve svém názvu předložku 'nad'?
Jaká je celková plocha (v km²) sídel v ČR u kterých jejich název začíná na písmeno 'K'?
Ve které obci Ústeckého kraje je největší nezaměstnanost a kolik to je?
Najděte obec v ČR, kde je nejvyšší poměr mezi muži a ženami a kolik to je?
V kolika obcích v ČR převyšuje počet sňatků počet rozvodů. V jaké obci je počet sňatků nejvyšší vzhledem k aktuálnímu počtu obyvatel?
Jaká je průměrná hodnota nezaměstnanosti v ORP Beroun?
Kolik katastrálních území spadá do oblasti s kódem LAU1 'CZ0327' a jakou mají celkovou výměru (v km²)?
V kolika případech se shoduje název obce s názvem katastrálního území?
Kolik katastrálních území začíná na písmeno 'R' a má přesně tři znaky ve svém názvu?
Ve kterých krajích je míra nezaměstranosti mužů větší než u žen?
Jaká je celková délka silnic 1., 2. a 3. třídy?
Jaký název pro obec je nejfrekventovanější, kolik obcí s tímto názvem v ČR je?
Pro každý typ vodní plochy najděte nejvyšší nadmořskou výšku.
Jaký je poměr mezinárodních ku vnitrostátním letištím v ČR?
Který okres v ČR se skládá z největšího počtu obcí a kolik to je?

Úlohy k prostorovým dotazům

Následující úlohy představují typické zástupce úloh řešitelných pomocí prostorových dotazů:

Existuje v ČR letiště, jehož reprezentační bod leží v lese? Jak se jmenuje?
Kolika obcemi v ČR neprochází žádná silnice?
Kolik obcí leží na hranici ČR?
Vyberte silnice, které kříží vodní toky. Kolik procent z těchto silnic tvoří silnice první třídy?
Kolik procent rybníků z celkového počtu leží celou svojí plochou na území Jihočeského kraje?
Kolik železničních stanic leží v lese a zároveň jejich název nezačíná na písmeno 'L'?
Které silnice (uveďte jejich číslo) druhé třídy procházejí oblastí bažin a rašelinišť?
Jaká je průměrná nadmořská výška výškových kót na území Středočeského kraje?
Kolik vodních ploch leží alespoň částí své plochy ve vzdálenosti do 10 km od poledníku se zeměpisnou délkou 15°?
Kolik obcí se dotýká alespoň jedním liniovým segmentem hranice kraje?
Vyberte katastrální území, ve kterých leží alespoň částečně jedna vodní plocha, seskupte tyto území podle kódu NUTS (LAU1). Uveďte jaký kód NUTS má největší výměru a z kolika katastrálních území se skládá?
Uveďte souřadnice reprezentačního bodu (centroidu) největší vodní nádrže v Libereckém kraji. O jakou vodní nádrž se jedná?

Intersect	A
Contains	A
Contains Clementini	A
Within	A
Within Clementini	A
Are identical to	A
Have their center in	A

Intersect	A, C
Within	A, C
Completely within	A
Within Clementini	A
Have their center in	A, C
Boundary touches	C

Intersect	A, C
Within	A, C
Completely within	A
Within Clementini	A
Have their center in	A, C
Boundary touches	C

Intersect	A, C, D
Contains	A, C, D
Completely contains	A, D
Contains Clementini	A, D
Have their center in	D
Boundary touches	C

Intersect	A, C, D, E, F, G, H, I, J
Contains	G, H
Completely contains	G
Contains Clementini	G, H
Within	F, H
Completely within	F
Within Clementini	F, H
Are identical to	H
Boundary touches	C, E
Share a line segment with	F, G, H, I, J

Intersect	A, C, D, E, F, G, H, I, J, K, L, M, N, O
Within	A, D, G, H, I, O
Completely within	A
Within Clementini	A, D, G, H, I
Boundary touches	F, G, H, I, K, L, M, N, O
Share a line segment with	G, I, J, K, M, O
Crossed by the outline of	C, E, H, L, N
Have their center in	A, C, D, E, G, H, I, J, O

Intersect	A, B
Contains	A, B
Completely contains	A
Contains Clementini	A
Have their center in	A, D
Boundary touches	B

Intersect	A, C, D, E, F, G, H, I, J, K, M
Contains	C, E, H, M
Completely contains	C
Contains Clementini	C, E, H, M
Within	F, G, H, M
Completely within	F
Within Clementini	F, G, H, M
Are identical to	H, M
Boundary touches	D, E, G, H, I, J, M
Share a line segment with	D, H, I, M
Crossed by the outline of	A, E, G, J, K
Have their center in	C, E, F, G, H, K, L
