Semestrální práce - Analýza území
Zadání
Nad zadaným územím proveďte následující analýzy s využitím GIS softwaru. Výsledky jednotlivých úloh následně publikujte formou webové mapové aplikace na ArcGIS Online či pomocí open-source řešení (např. GISQuick). Doporučená forma webové mapové aplikace je ArcGIS Story Maps.
Svou aplikaci na konci semestru krátce odprezentujete před ostatními v 5minutové prezentaci.
Dotazy či připomínky k semestrální práci směřujte sem: frantisek.muzik@fsv.cvut.cz
-
Konkrétní zadání
Viz sdílená tabulka.
-
Termín prezentace
6.5.2026 proběhne 5minutová prezentace výsledné webové mapové aplikace.
Pro zadané území vypracujte následující úkoly:
1. Identifikace obce a katastrálních území
-
Zjistěte do jaké obce spadá zadané katastrální území.
-
Vyberte odpovídající obec z Registru územní identifikace, adres a nemovitostí (RÚIAN) a exportujte ji jako samostatnou vrstvu (zdroj: RÚIAN, Obec).
-
Dále zjistěte veškerá katastrální území nacházející se na území vaší obce a vyexportujte je do samostatné vrstvy (zdroj: RÚIAN, KatastralniUzemi).
Rozlišení katastrálního území vs. území obce
V následujících úkolech je důležité rozlišovat zadané katastrální území a obec, pod kterou toto území spadá. V některých úlohách se pracuje s celou obcí, v jiných pouze se zadaným katastrem.
Jedna obec se může skládat z jednoho či více katastrálních území. Názvy katastrálních území jsou jednoznačné, kdežto obce mohou mít duplicitní názvy napříč republikou.
2. Adresní místa a stavební objekty
-
Určete počet adresních míst na území dané obce (zdroj: RÚIAN, AdresniMisto). Adresní místa zobrazte v mapě.
-
Vyberte stavební objekty v obci (zdroj: RÚIAN, StavebniObjekt). Tyto objekty vhodným nastavením stylu vrstvy vizualizujte dle atributu Připojení na kanalizační síť.
| KÓD | Připojení na kanalizační síť |
|---|---|
| 1 | Přípoj na kanalizační síť |
| 2 | Vlastní ČOV |
| 3 | Žumpa, jímka, septik |
| 4 | Bez kanalizace a jímky |
| 8 | Nedefinováno |
| 9 | Nezjištěno |
- Jednotlivým kategoriím nastavte barevnou výplň dle následujících kartografických zásad:
- kategoriím typu
nedefinováno,nezjištěno,null,žádná hodnotanastavte šedou barvu - ostatní kategorie barevně rozlište dle stupně naplnění jevu:
- kategorii typu
Přípoj na kanalizační síťodpovídajícím naplnění jevu nastavte zelenou barvu - kategoriím typu
Vlastní ČOVčiŽumpa, jímka, septikna pomezí naplnění/nenaplnění jevu nastavte neutrální žlutou/oranžovou barvu - kategoriím typu
bez kanalizaceodpovídajícím nenaplnění jevu nastavte červenou barvu
- kategorii typu
- kategoriím typu
3. Chráněná území v okolí
-
Najděte nejbližší maloplošné zvláště chráněné území (zdroj: ZABAGED, Maloplošné zvlástě chráněné území).
-
Zobrazte jej v mapě jako samostatnou vrstvu. Zobrazte názvy vybraných území (záložka Labeling -> Field: NAZEV)
4. Vytvoření vrstvy využití pozemků
-
Vytvořte samostatnou vrstvu, která bude obsahovat data způsobu využití pozemku v celém zadaném KATASTRÁLNÍM ÚZEMÍ (zdroj: RÚIAN, Parcela). Pro urychlení výpočtu nejprve vyberte parcely na základě atributu Nadřazené katastrální území.
-
Dle atributů v tabulce níže vypočítejte pro data nový sloupec TYP_VYUZITI, na základě kterého vrstvu následně vhodně vizualizujte. Číselníky pro přiřazení kódů: Způsob využití pozemku, Kód druhu pozemku. Závěrem proveďte Dissolve dle atributu TYP_VYUZITI.
Nápověda
Data se vhodně protřídí dle kódů níže pomocí funkce Select by attributes (využití spojky AND pro určení kódů z obou sloupců SC_D_POZEMKU a SC_ZP_VYUZITI_POZ najednou). Takto vybraným plochám se následně přiřadí nový atribut.
Například pro určení orné půdy vybereme SC_D_POZEMKU = 2. Pro určení zastavěné plochy už budeme muset využít oba sloupce s kódy pozemků, a tedy musíme vybrat SC_D_POZEMKU = 13 a SC_ZP_VYUZITI_POZ is Null
V případě určování typu využití pozemku (sloupec TYP_VYUZITI) pro atributy ostatní a komunikace musí platit výběr prvků ze sloupců Kód druhu pozemku a Způsob využití pozemku zároveň (tedy využití AND ve funkci Select by attributes).
| Typ využití pozemku TYP_VYUZITI (vypočtené) | Kód druhu pozemku SC_D_POZEMKU | Způsob využití pozemku SC_ZP_VYUZITI_POZ |
|---|---|---|
| orná půda | 2 | - |
| lesní půda | 10 | - |
| trvalý travní porost | 7, 8 | - |
| zahrada | 5, 6 | - |
| vodstvo | 11 | - |
| zastavěná plocha | 13 | Null |
| nádvoří | 13 | Not Null |
| komunikace | 3, 4 , 14 | 14, 15, 16, 17 |
| ostatní | 3, 4 , 14 | vše kromě 14, 15, 16, 17 |
5. Georeferencování SMO5
-
Pro zadané katastrální území georeferencujte rastry Císařských otisků stabilního katastru (CO) z poloviny 19. století. Najdete je na sdíleném disku
S:\K155\Public\data\GIS\SP2026_CO. Vaše zadání si překopírujte na disk svého počítače. -
Pro georeferencování využívejte identické body (rohy budov, boží muka), polygony současných parcel či hranice katastrálních území (ta se však mohou lišit oproti stavu v 19. století).
-
Z georeferencovaných rastrů vytvořte mozaiku. Rastrovou mapu Císařských otisků stabilního katastru neexportujte do výsledné webové aplikace.

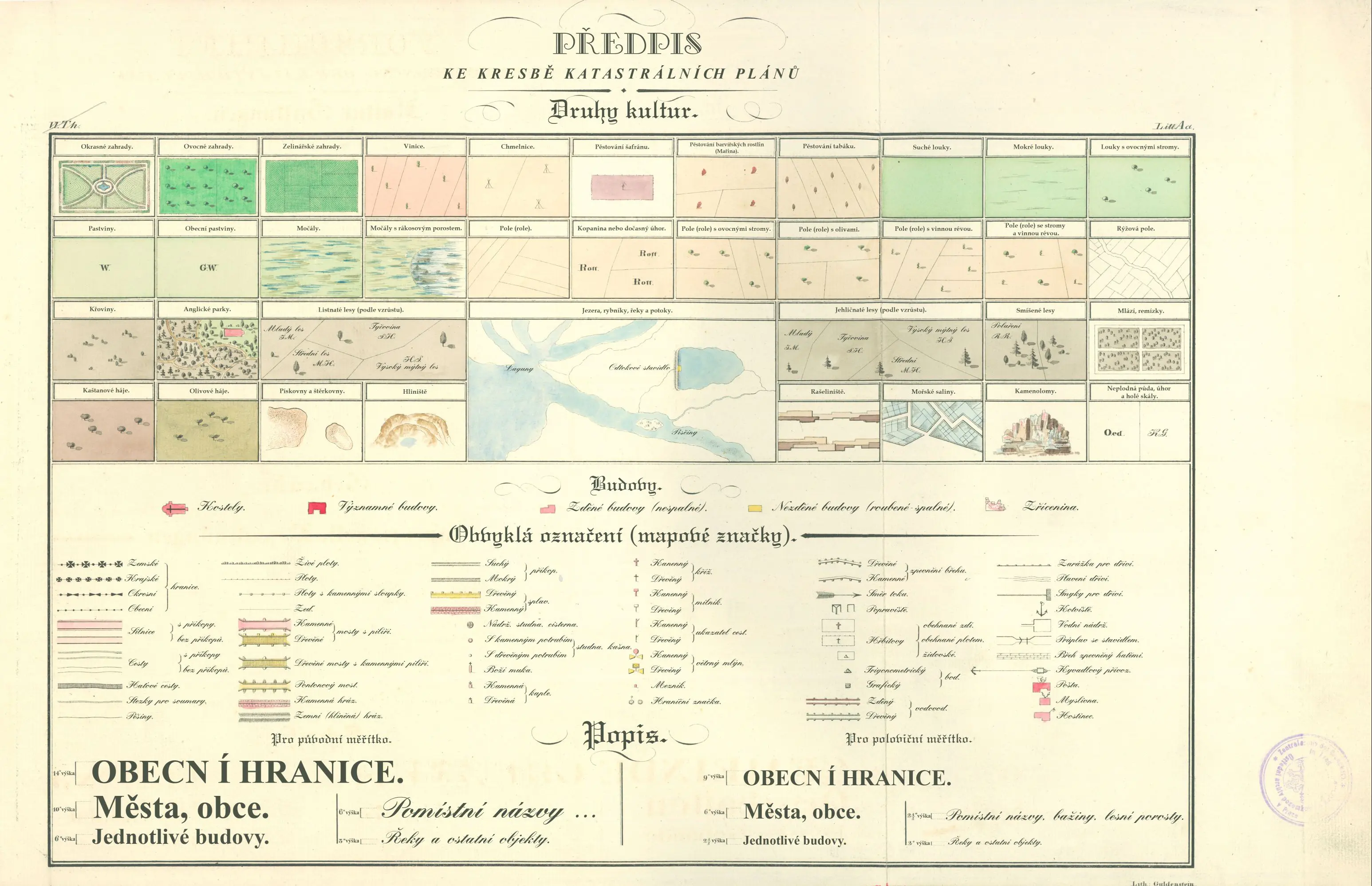

6. Vektorizace využití ploch SMO5
-
Na podkladu CO vektorizujte celé zadané katastrální území. V případě změny v hranicích katastrálního území vektorizujte pouze prvky spadající do současného vymezení katastru dle RÚIAN, KatastralniUzemi. Tato data následně slučte na základě typů využití ploch (funkce Dissolve). Není tedy nutné samostatně vektorizovat každou parcelu zvlášť, tudíž ideálně provádějte vektorizaci v rámci více sousedících parcel stejného využití.
-
Rozlišujte následující typy využití ploch (stejně jako v bodě 5 pro data z RÚIAN):
-
orná půda
-
lesní půda
-
trvalý travní porosty (louky, pastviny)
-
zahrada
-
vodstvo (řeky, potoky, rybníky), nevektorizujte malé vodní toky vyznačené pouze liniově
-
zastavěná plocha
-
nádvoří (okolí domů, neoznačené zahrady, veřejné prostory v intravilánu)
-
komunikace (cesty, silnice, železnice)
-
ostatní lomy, neúrodná půda apod.
-
7. Kontrola topologie vektorizace
-
Proveďte topologickou kontrolu vektorizovaných dat CO podle pravidel:
-
Must Not Have Gaps (Area) – nesmí být mezery mezi plochami.
-
Must Not Overlap With (Area-Area) – plochy se nesmí překrývat.
-
Must Not Overlap (Area) – jednotlivé třídy využití se nesmí překrývat.
-
8. Porovnání vývoje využití krajiny (19. století a současnost)
- Ve webové aplikaci porovnejte vývoj využití krajiny v polovině 19. století (vektorizace z CO) se současností ( RÚIAN, Parcela). Způsob porovnání zvolte dle vlastního uvážení (posuvník v aplikaci, nová vrstva s vypočtenými rozdíly apod.).
9. Přidání online mapové služby (WMS, WMTS, WFS)
-
Přidejte jednu online mapovou službu dle vlastního výběru (např. historická mapa, ortofoto, katastrální mapa).
-
Tato vrstva musí být součástí výsledné mapové aplikace.
10. Analýza nejvyššího a nejnižšího bodu obce
- Pomocí digitálního modelu reliéfu 5. generace (DMR5G) zjistěte body s nejnižší a nejvyšší nadmořskou výškou na území obce. Zjištěné hodnoty uveďte ve webové aplikaci.
11. Tvorba webové mapové aplikace
-
Vytvořte webovou mapovou aplikaci a vyexportujte do ní požadované vrstvy.
-
Na začátek storymapy přidejte obecné informace o obci, např. popis lokality, vývoj počtu obyvatel či zajímavost/památka.
-

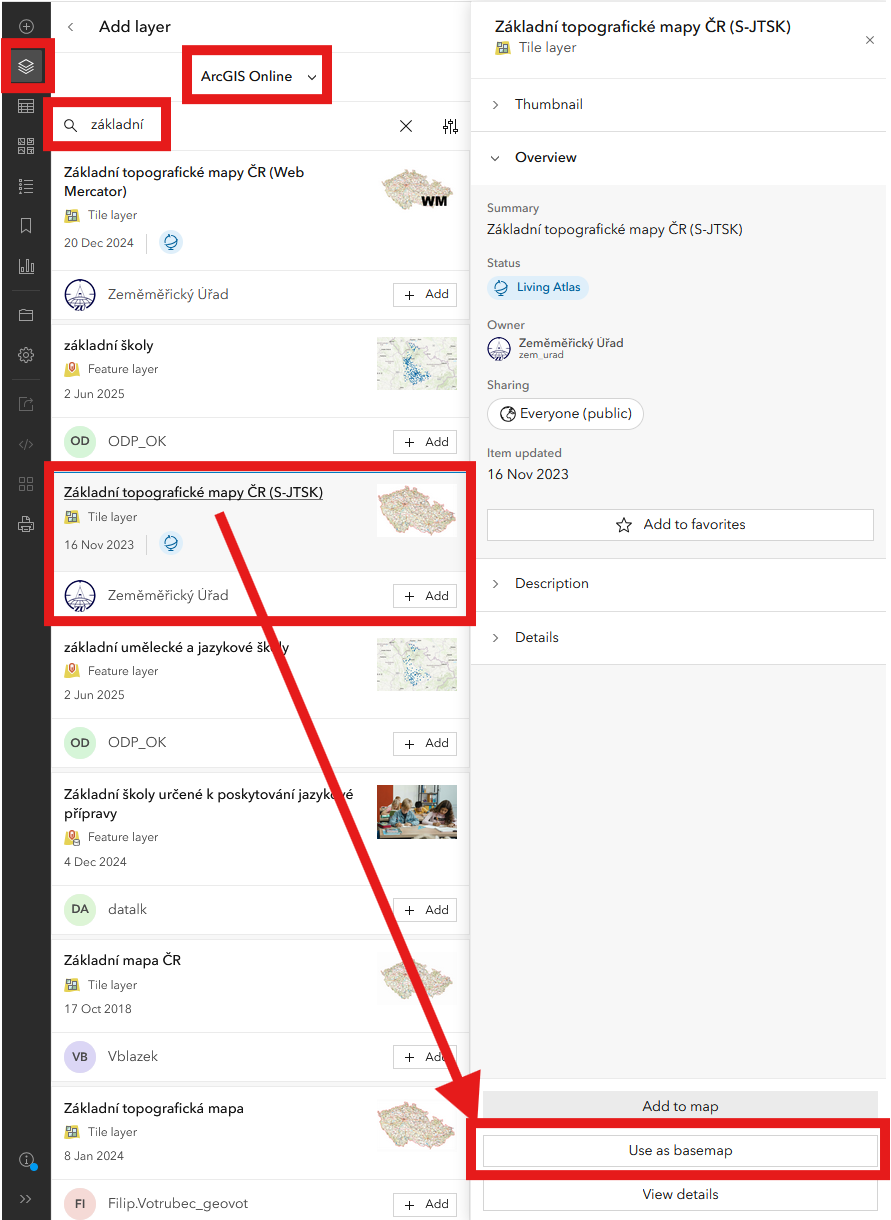

Pro všechny mapy ve webové aplikaci použijte podkladovou mapu s názvem Základní topografické mapy ČR (S-JTSK), která je k dispozici na ArcGIS Online od uživatele Zeměměřický úřad. Nastavením podkladové mapy v systému S-JTSK se eliminuje posun některých připojených vrstev (např. Stavebních objektů). Podkladové mapě lze nastavit průhlednost pro lepší čitelnost ostatních mapových vrstev.
-
Mapová aplikace včetně využitých vrstev musí mít nastavené veřejné sdílení v ArcGIS Online. Název mapové aplikace musí být ve formátu Prijmeni_Jmeno_GIS1_2026_SP (tedy například Muzik_Frantisek_GIS1_2026_SP).
-
Součástí webové aplikace musí být seznam použitých datových zdrojů.
