Tvorba webové mapy

Cíle cvičení

  • vytvoření interaktivní webové mapy s vlastním obsahem

  • ukázka jednoduchých GIS analýz v prostředí ArcGIS Online

  • nastavení základní mapové symboliky v ArcGIS Online

  • seznámení s vybranými metodami tematické vizualizace

Zadání úlohy – Analýza území ORP

V prostředí ArcGIS Online vytvořte 2 webové mapy pro zadané území (viz individuální zadání níže):

Mapa bude obsahovat budovy (stavební objekty) v zadané ORP barevně rozlišené dle připojení na kanalizaci a plyn a dále rekreační potenciál pomocí metody intenzity jevu (heat map).

Individuální zadání

Vhodné obce s rozšířenou působností

Č. NÁZEV
1 Mladá Boleslav
2 Česká Lípa
3 Kralovice
4 Chomutov
5 Mariánské Lázně
6 Domažlice
7 Benešov
8 Jindřichův Hradec
9 Náchod
10 Uherský Brod
11 Vyškov
12 Moravská Třebová
13 Rychnov nad Kněžnou
14 Vrchlabí
15 Semily
16 Nymburk
17 Rokycany
18 Rumburk
19 Stříbro
20 Vlašim

Mapová aplikace

  • Z ArcGIS Online připojte polygonovou vrstvu ORP a obcí (např. z vrstvy ArcČR v4.3).

  • Nastvte Definition query na příslušnou ORP, abyste odfiltrovali nepotřebná data. U obcí to můžete provést jak prostorovým (metoda Have their centre in), tak atributovým (atribut Nadřazená ORP) dotazem.

  • Dále přidejte polygonovou vrstvu StavebniObjekt z mapové služby RÚIAN z Geoportálu ČÚZK. Vrstvě stavebních objektů vhodně nastavte viditelný rozsah, aby bylo možné stavební objekty zobrazit i v menším měřítku (postačí do úrovně měst). (3)(13)

  • Pomocí funkce Select s nastavenou podmínkou např. 0 = 0 a nastaveným Processing extent v Environments na rozsah mapového okna okolo své ORP můžete z mapové služby vykopírovat data do třídy prvků uložené lokálně.

  • Vhodným nastavením stylu vrstvy barevně odlište jednotlivé stavební objekty v zadané obci dle atributu "Připojení na kanalizační síť":

    1. Číselné kódy nejprve seřaďte (vzestupně) a poté je přepište na slovní popisy dle následujícího klíče:

Připojení na kanalizační síť

KÓD NÁZEV
1 Přípoj na kanalizační síť
2 Vlastní ČOV
3 Žumpa, jímka, septik
4 Bez kanalizace a jímky
8 Nedefinováno
9 Nezjištěno

Připojení na rozvod plynu

KÓD NÁZEV
1 Plyn z veřejné sítě
2x Plyn z dom. zásobníku
3 Bez plynu
8 Nedefinováno
9 Nezjištěno
51 Plyn v domě
    1. Jednotlivým kategoriím nastavte barevnou výplň dle následujícíh kartografických zásad:
      • kategoriím typu nedefinováno, nezjištěno, null, žádná hodnota nastavte šedou barvu
      • ostatní kategorie barevně rozlište dle stupně naplnění jevu:
        • kategorii typu Přípoj na kanalizační síť odpovídajícím naplnění jevu nastavte zelenou barvu
        • kategoriím typu Vlastní ČOV či Žumpa, jímka, septik na pomezí naplnění/nenaplnění jevu nastavte neutrální žlutou/oranžovou barvu
        • kategoriím typu bez kanalizace odpovídajícím nenaplnění jevu nastavte červenou barvu (6)

  • Duplikujte vrstvu stavebních objektů a vhodným nastavením stylu nově vytvořené kopie vrstvy barevně odlište jednotlivé stavební objekty v zadané obci dle atributu "Připojení na rozvod plynu" dle kartografických zásad uvedených výše. Kategorie začínající dvojkou slučte dohromady (Group Values).

  • Duplikujte ještě jednou vrstvu stavebních objektů a zadejte atributový dotaz ZPUSOBVYUZITIKOD IN ('8','11'), čímž dojde k výběru pouze budov individuální nebo hromadné rekreace. Tento výběr pak

  • V dané mapě v ArcGIS Pro si ponechte pouze vrstvu ORP a dvě výše vytvořené vrstvy stavebních objektů, vrstvy označte a vypublikujte do cloudu ArcGIS Online pomocí volby Share → Share as Web Layer v kontextovém menu.

  • Tuto vypublikovanou vrstvu poté najděte ve svém obsahu ArcGIS Online (karta Contents) a otevřete v nové webové mapě (open in Map Viewer).

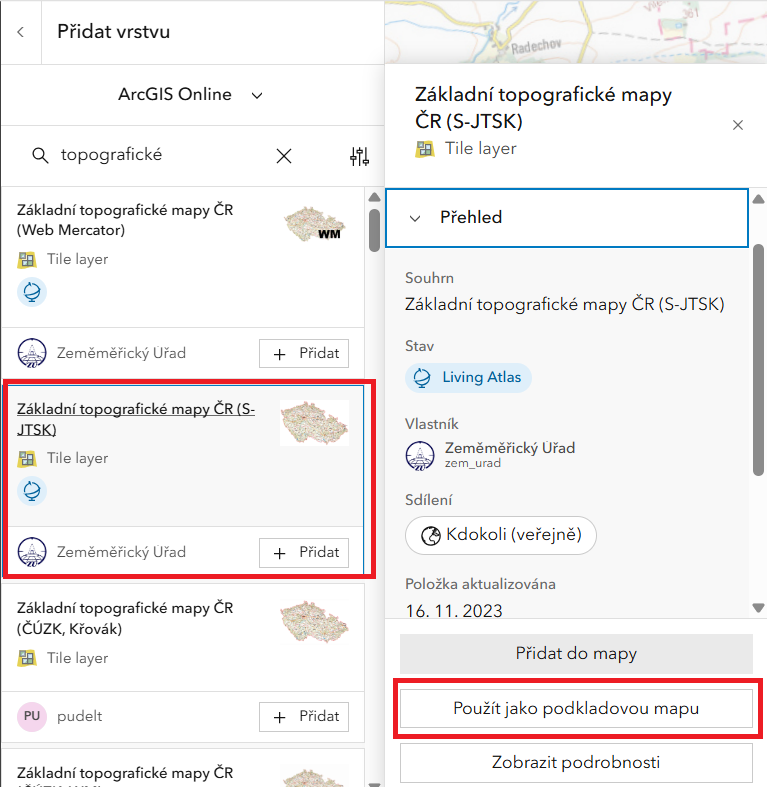

  • Jako podkladovou mapu přidejte Základní topografickou mapu od Zeměměřického úřadu v souřadnicovém systému S-JTSK nebo Ortofotomapu ČR (S-JTSK) (15)

  • Proveďte další úpravy dat ve webové mapě:

    • vrstvy klasifikující stavební objekty dle připojení na plyn a kanalizaci seskupte do skupiny "stavební objekty" a této skupině nastavte exkluzivní viditelnost, aby byla při přepínání viditelná vždy pouze jedna vrstva stavebních objektů (8)
    • ve webové mapě zachovejte pouze skupinu vrstev "stavební objekty" a vrstvu zobrazující hranice obce (ostatní vrstvy z mapy odstraňte)
    • všechny vrstvy vhodně pojmenujte
    • u podkladové mapy nastavte vhodnou míru průhlednosti (16)

  • Webovou mapu uložte.

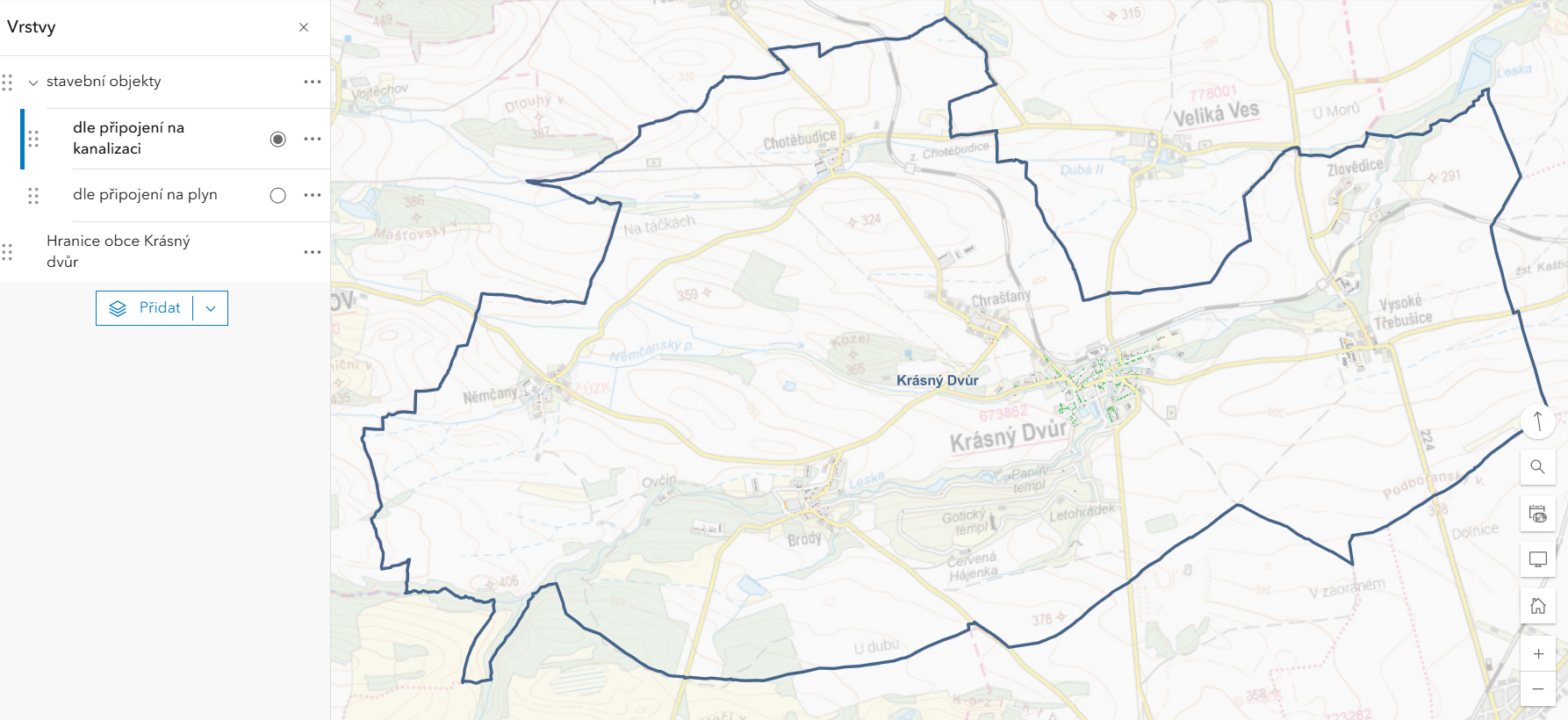

ukázka výsledné webové mapy

Dále zduplikujte jednu z vrstev stavebních objektů, kterou využijeme pro zobrazení rekreačního potenciálu v zadané ORP pomocí metody intenzity jevu (heat map). Ve webové mapě si můžete zkusit také nakonfigurovat vyskakovací okno (pop-up) s grafem, který bude zobrazovat vývoj výstavby domů v této obci.

  • Ve stylu vrstvy rekreačních budov nastavte symboliku na typ Teplotní mapa a zobrazte intenzitu výskytu rekreačních objektů v zadané obci.
    (Volitelně můžete nastavit "Oblast vlivu" jednotlivých bodů nebo přenastavit barevnou stupnici a úroveň průhlednosti.)

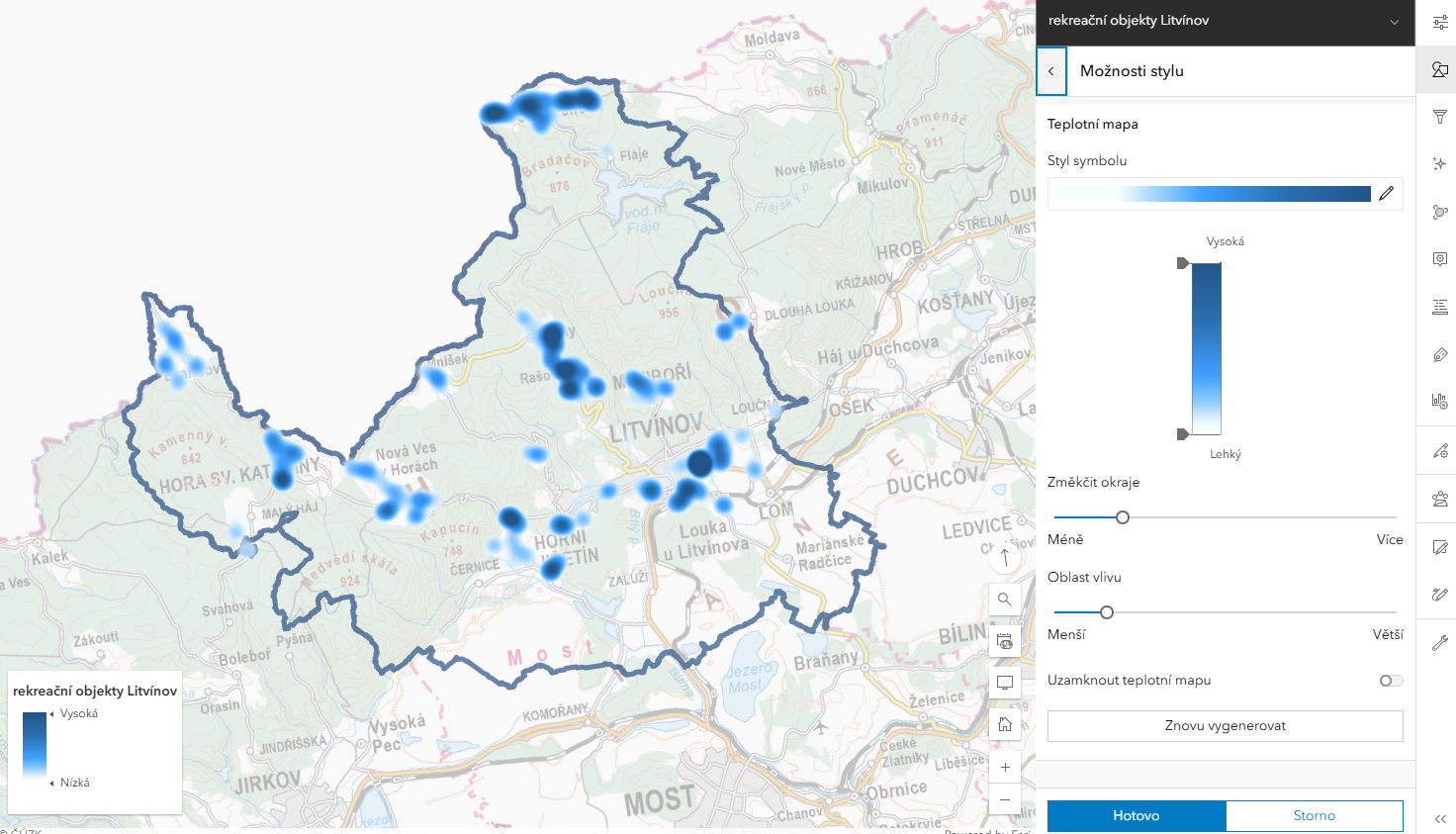

tvorba mapy formou metody intenzity jevu (heat-map)

  • Pro vrstvu s hranicemi obcí zapněte vyskakovací okna a nakonfigurujte jejich obsah:

    • zobrazte pouze atributy (pole) Název obce, Kód obce a Počet obyvatel
    • přidejte sloupcový (pruhový) graf, který bude vykreslovat vývoj výstavby domů v obci s využitím atributů Výstavba domů před 1919, Výstavba domů 1920–1945, Výstavba domů 1946–1970, ... , až po Výstavba domů po 2016 (v tomto pořadí)

  • Proveďte finální úpravu webové mapy:

    • ve webové mapě zachovejte pouze relevantní vrstvy a vrstvu zobrazující hranici ORP (ostatní vrstvy z mapy odstraňte)
    • všechny vrstvy vhodně pojmenujte
    • možnost zobrazit vyskakovací okna ponechte jen u vrstvy obcí, u zbývajících vrstev tuto možnost vypněte
    • u podkladové mapy můžete nastavit vhodnou míru průhlednosti (16)

  • Webovou mapu uložte, potenciálně můžete nastavit sdílení v rámci oganizace. (23)

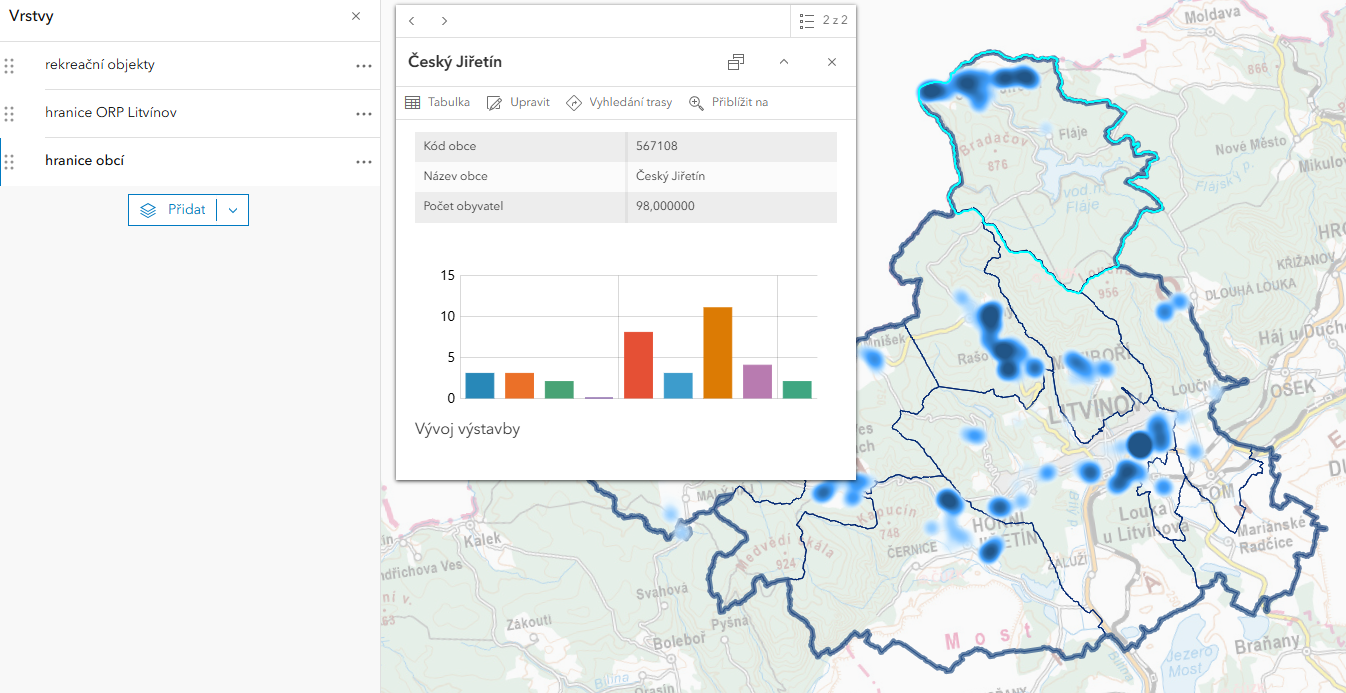

ukázka výsledné webové mapy
  1. polygonová vrstva obcí "SGEA_obce_2025"

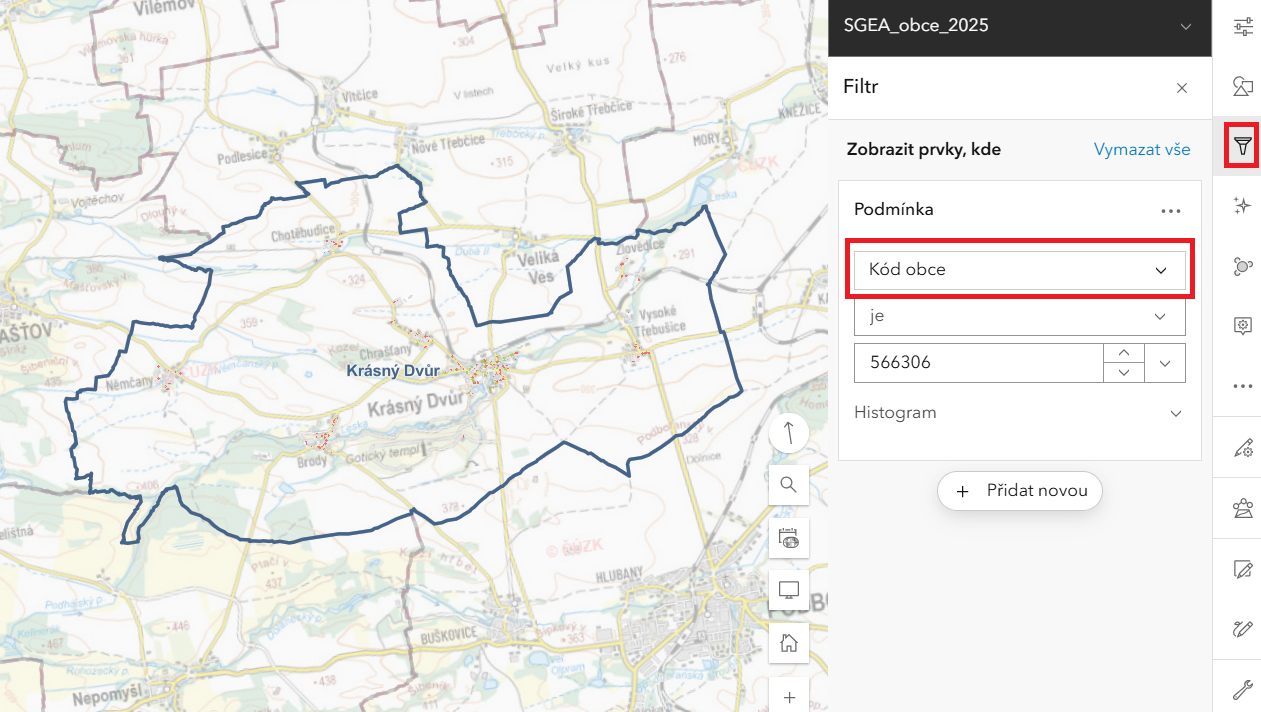

  2. nastavení filtru dle kódu obce

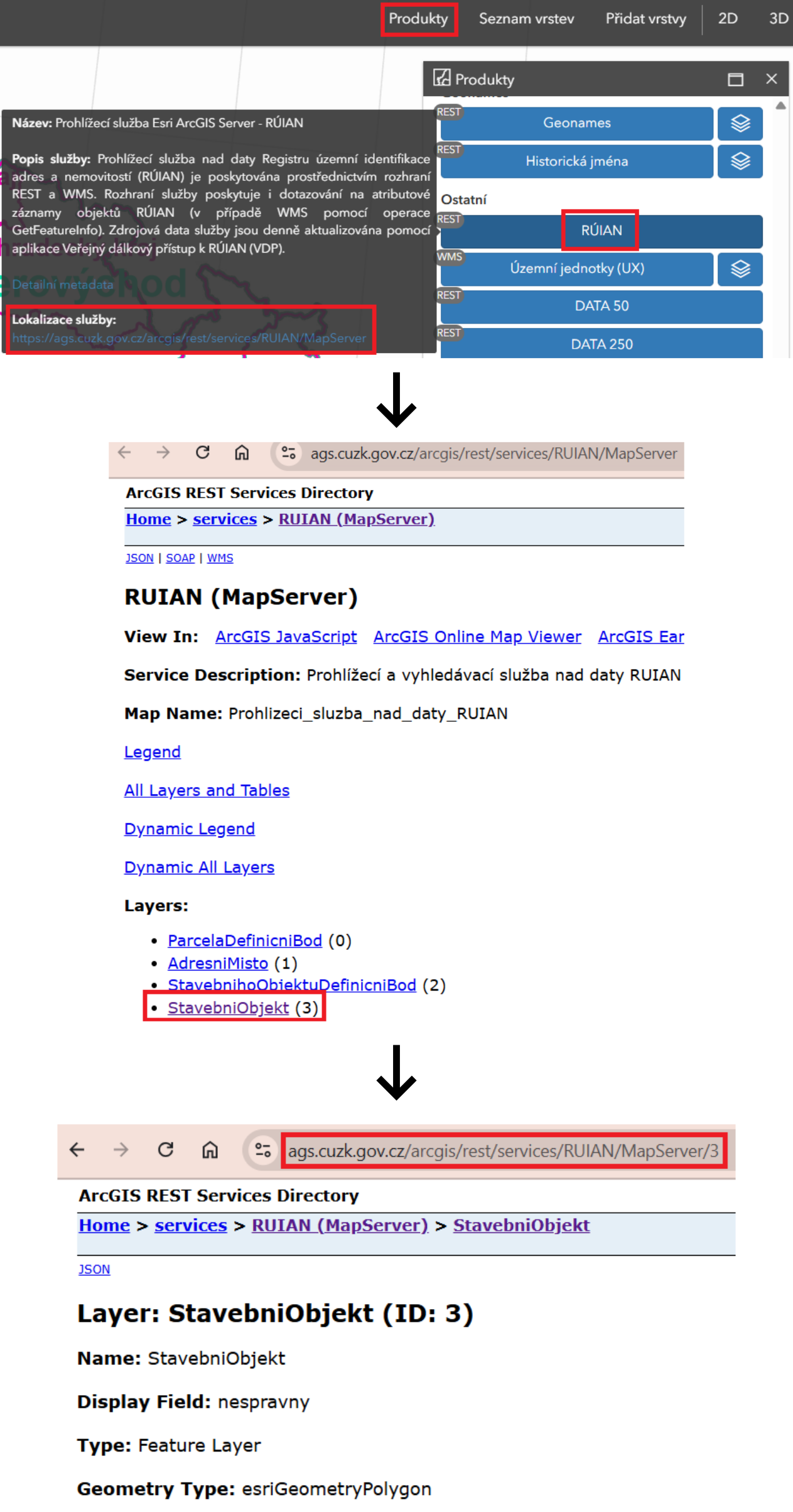

  3. vrstva "RÚIAN/StavebniObjekt"

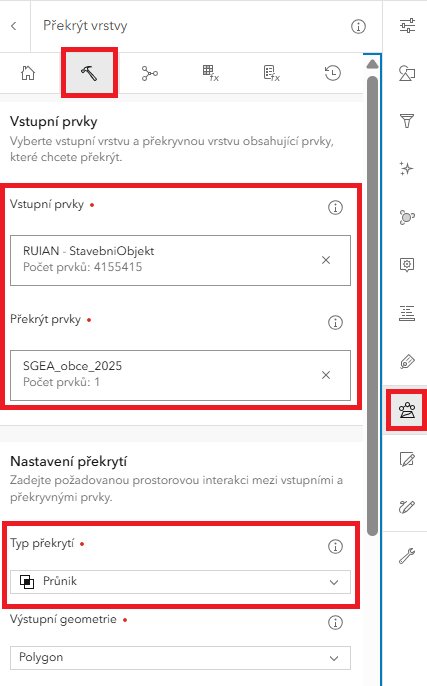

  4. nastavení parametrů nástroje "Překrýt vrstvy"

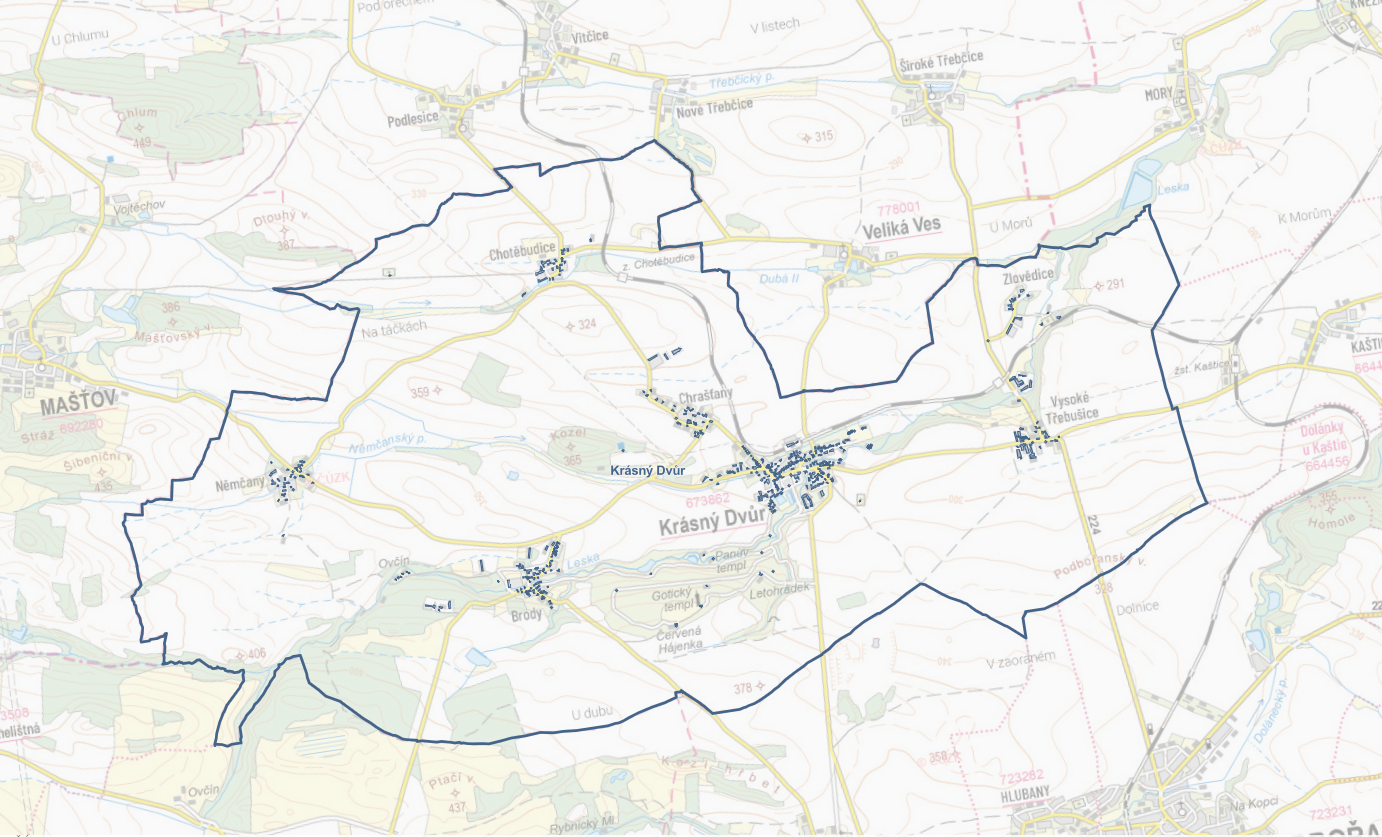

  5. výstup nástroje "Překrýt vrstvy" (stavební objekty jsou pouze uvnitř hranice obce)

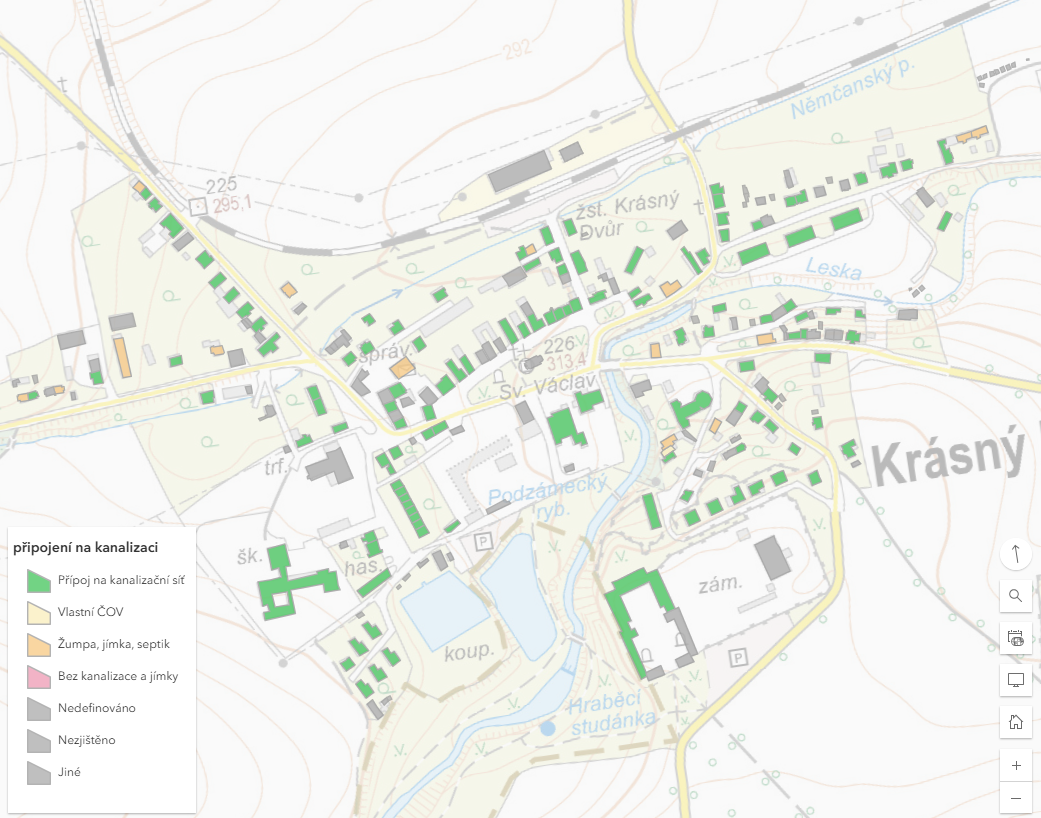

  6. návrh symbologie stavebních objektů dle připojení na kanalizaci
  7. změna podkladové mapy (Základní topografická mapa)
  8. nastavení exkluzivní viditelnosti skupiny vrstev
  9. Příklad odevzdaného odkazu:
    https://ctuprague.maps.arcgis.com/apps/mapviewer/index.html?webmap=21df15ae2ca9458794a16a8fd9078b78

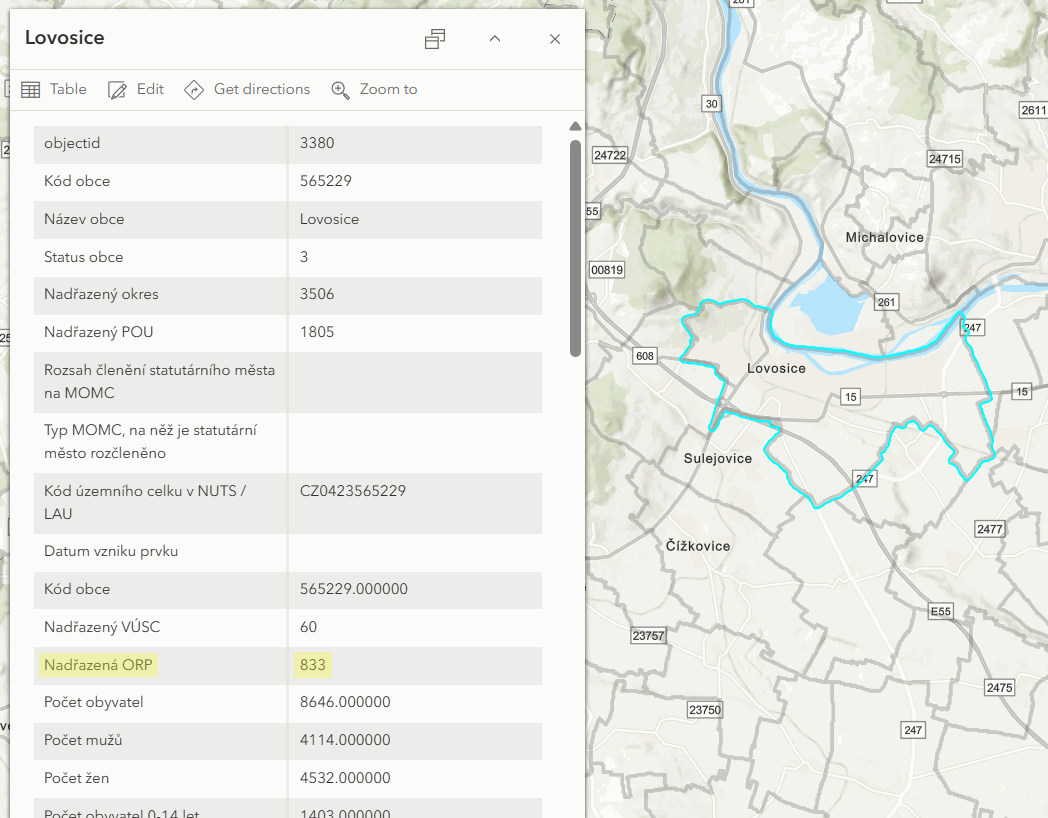

  10. zjištění kódu ORP

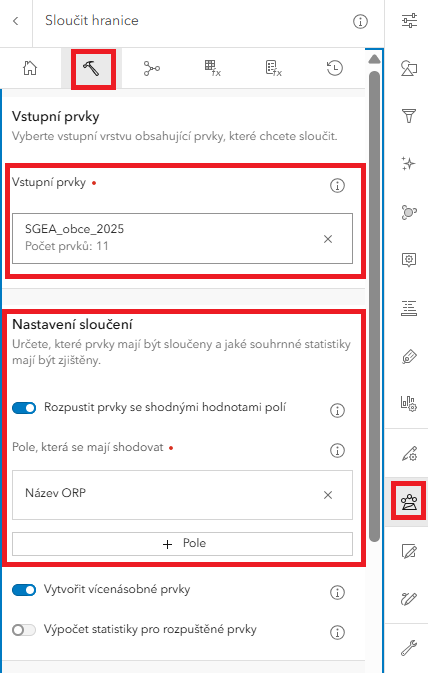

  11. nastavení parametrů nástroje "Sloučit hranice"

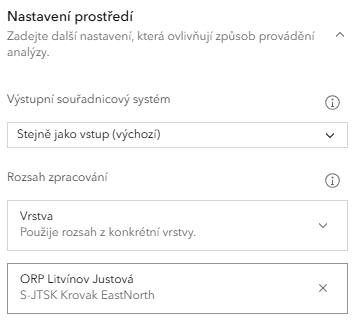

  12. omezení výpočtu na rozsah vrstvy

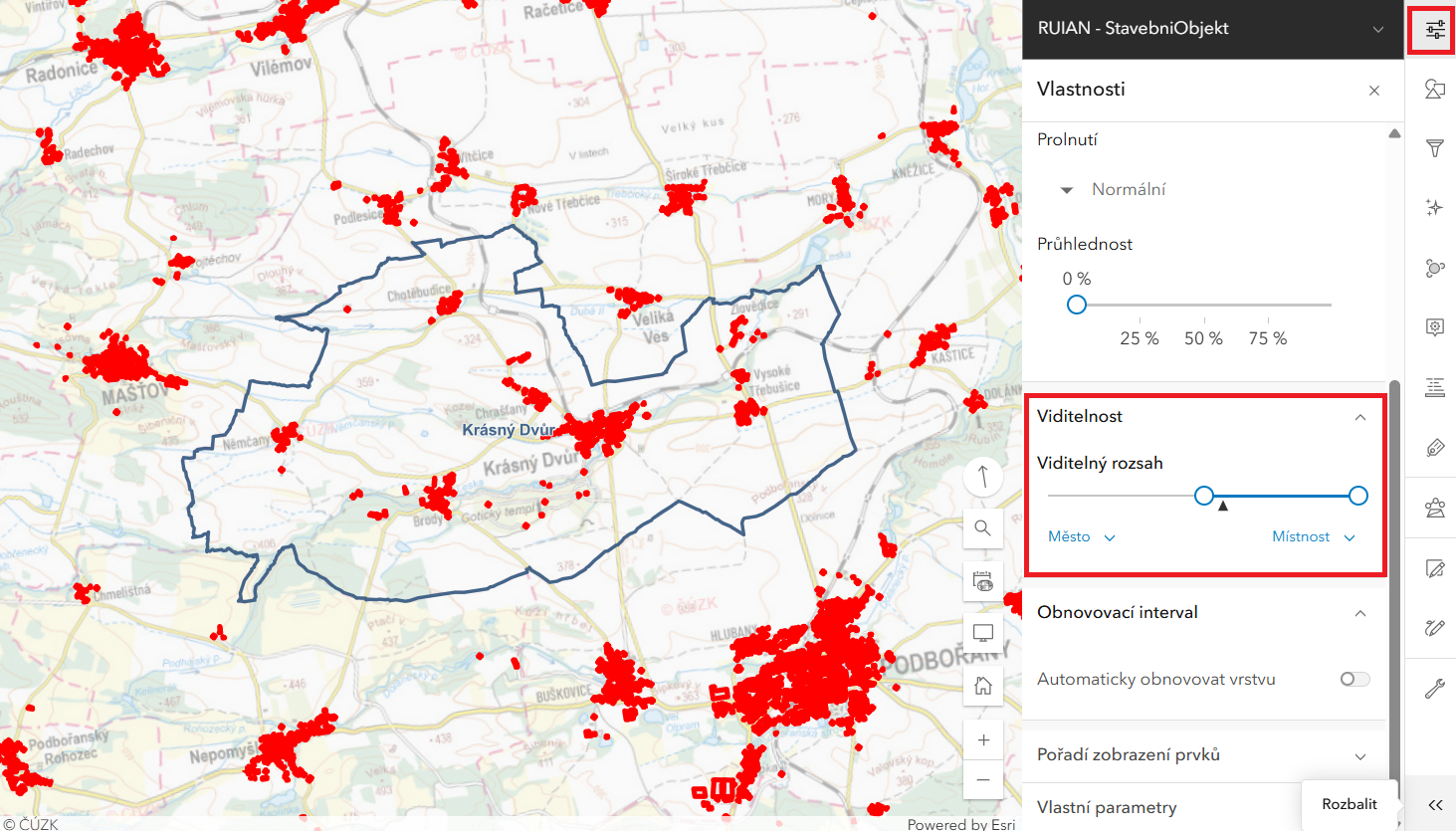

  13. nastavení viditelného rozsahu polygonové vrstvy stavebních objektů

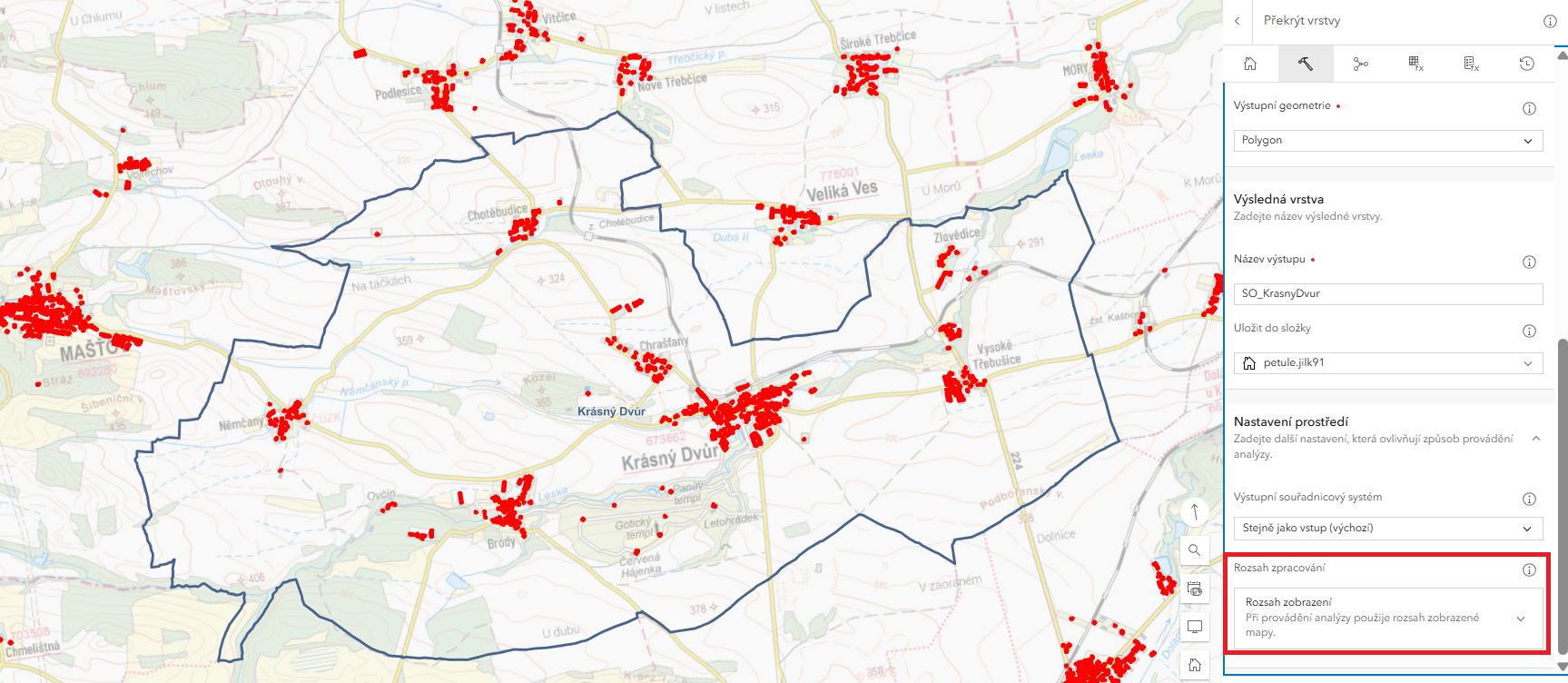

  14. omezení výpočtu na rozsah mapového okna
  15. přidání vrstvy jako podkladové mapy

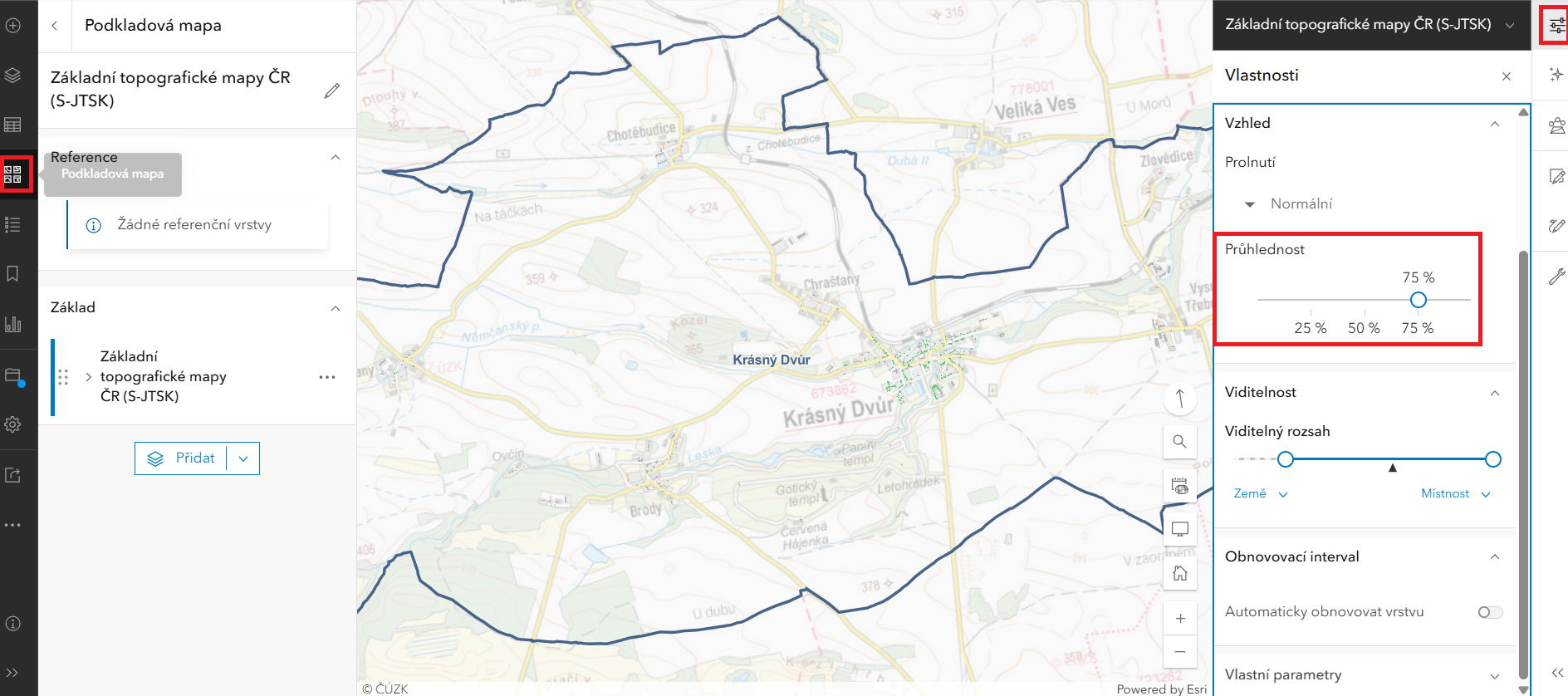

  16. nastavení průhlednosti podkladové mapy
  17. správné pojmenování webové mapy a nastavení sdílení v rámci organizace

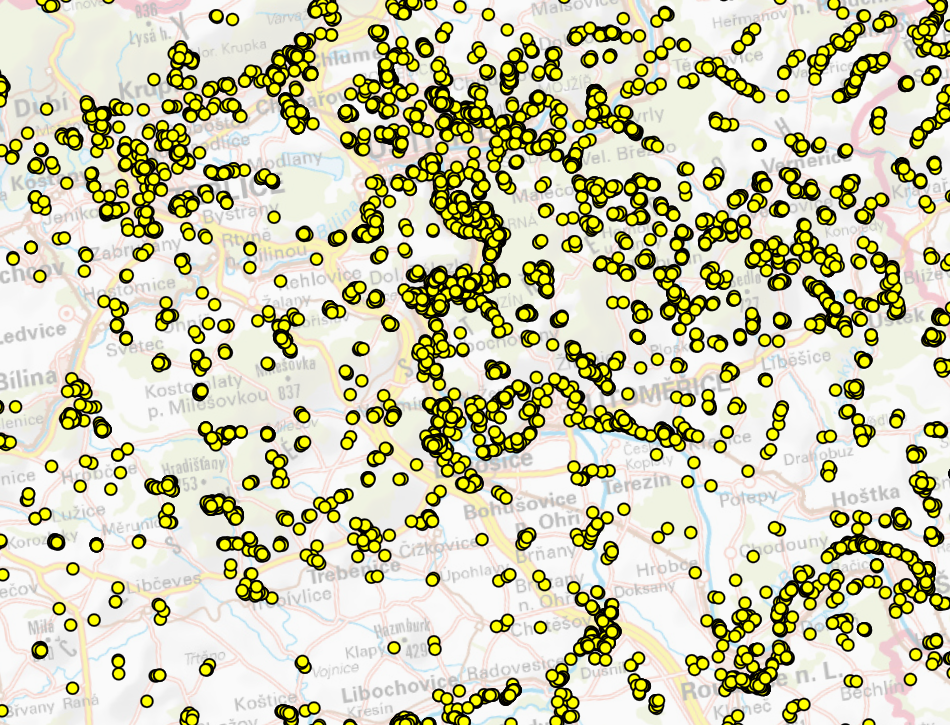

  18. bodová vrstva rekreačních objektů "Stav_objekty_rekr_BOD"

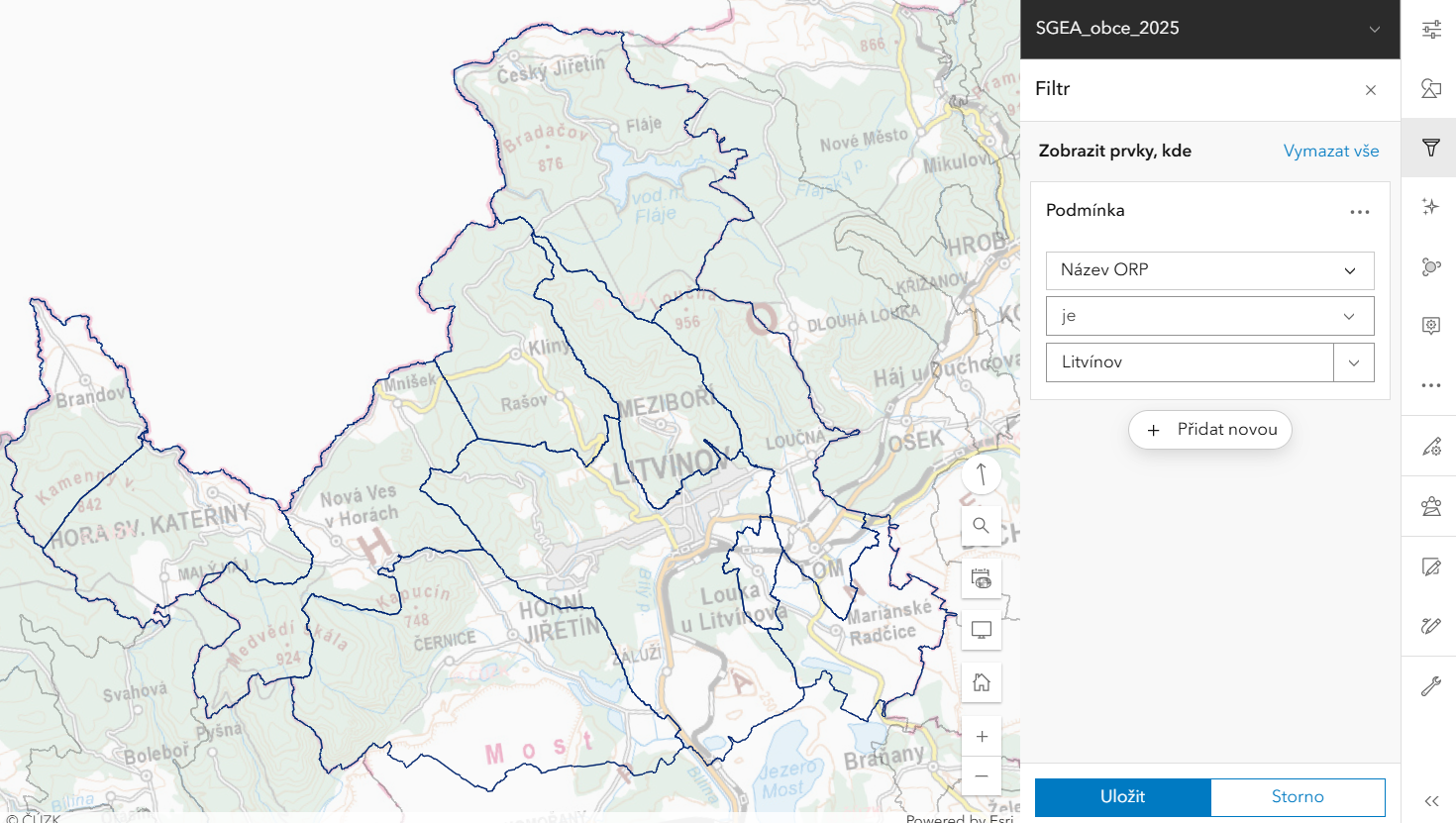

  19. nastavení filtru dle názvu ORP

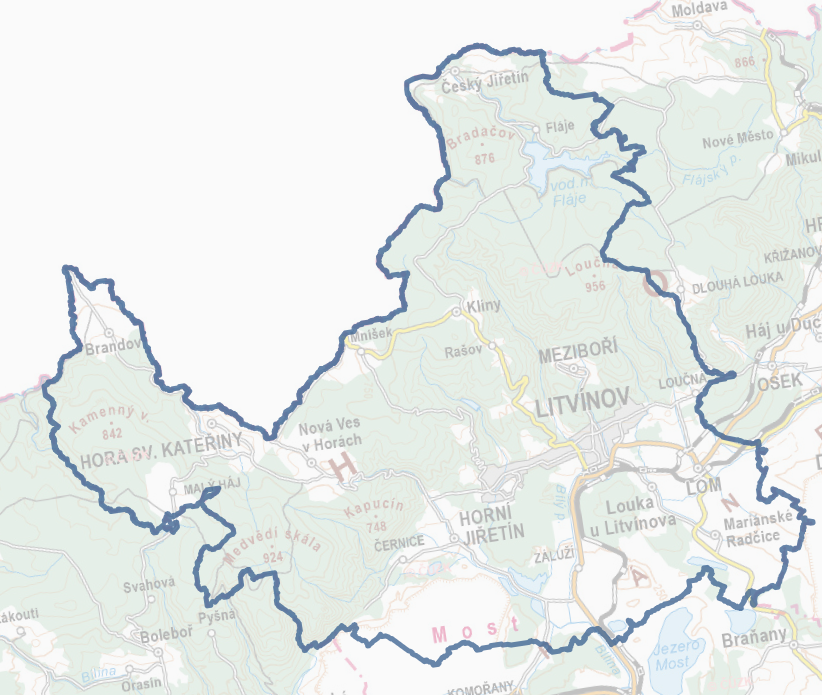

  20. výstup nástroje "Sloučit hranice" (hranice ORP)

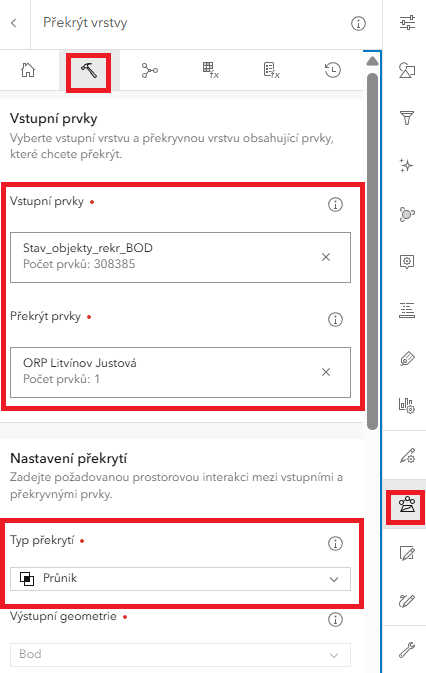

  21. nastavení parametrů nástroje "Překrýt vrstvy"

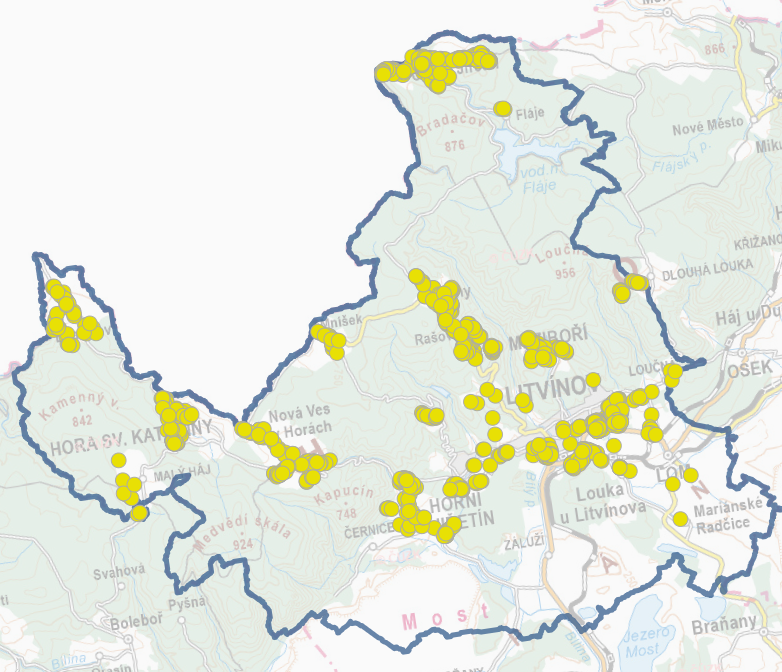

  22. výstup nástroje "Překrýt vrstvy" (rekreační objekty jsou pouze uvnitř hranice ORP)
  23. správné pojmenování webové mapy a nastavení sdílení v rámci organizace
